在接下来的时间里,我将尽力为大家解答关于不锈钢桥架材质国家标准/a的问题,希望我的回答能够给大家带来一些思考。关于不锈钢桥架材质国家标准/a的话题,开始讲解吧。
文章目录列表:
1.桥架国标厚度桥架国标厚度
缆桥架允许最小板厚:当桥架宽度B<100mm时 板厚1.0mm;100≤B<150时 1.2mm;150≤B<400时 1.5mm;400≤B≤800时 2.0mm;B>800时 2.5mm 。
盖板可以挑选相应低一个等级的板材电缆桥架和的生活息息相关,在地下停车场、超市以以及商场等地方抬起头就可以看到它们的存在,它既可以保护电缆电线不受外界损坏,还可以保障日常用电的安全,可以说就是用电方面的守护神。它是由支架、托臂和安装附件组成,不仅可以独立架设,还可以敷设在建筑物或者管廊上。

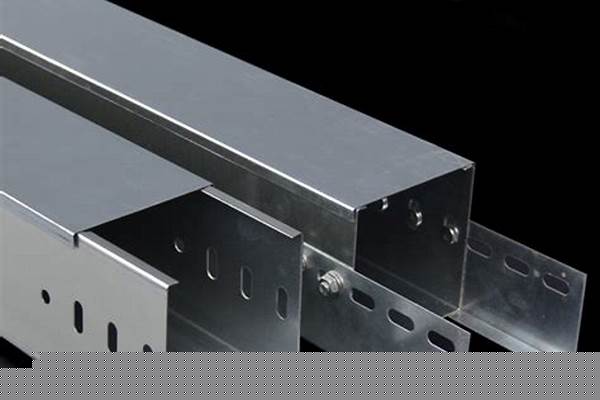

电缆桥架的型号有:槽式桥架、托盘式桥架、梯式桥架
槽式桥架:槽式是一种全密封型的电缆桥架,它的屏蔽性能非常的好,一般用在通讯、机房等领域。托盘式桥架:托盘式的形状跟槽式几乎一样,但是它的底部带有打孔,所以散热方面会有不错的提升。梯式桥架:梯式桥架的外形非常独特,是按照国内外最新资料研制而成,散热好、安装便、成本低等电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好,耐冲击强度高的物性特点。环境温度为40℃,温度为-20℃。电缆桥架的荷载分为静荷载、动荷载和附加荷载。静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应各种条件加以计算。
电缆桥架厚度国家标准
CECS31∶91为基础,这个标准由工程建设标准化协会电气工程委员会修订。
具体来说:
电缆桥架宽度 ~允许最小板厚
电缆桥架宽度<100~ 1
100≤电缆桥架宽度<150~ 1.2
150≤电缆桥架宽度<400~ 1.5
400≤电缆桥架宽度<800~ 2
800<电缆桥架宽度~ 2.5电缆沟盖板、电缆桥架、电缆支架、电表箱、挤拉型材等。
电缆桥架允许最小板厚:当桥架宽度B<100mm时 :
板厚要求:
1.0mm;100≤B<150时 1.2mm;
150≤B<400时 1.5mm;
400≤B≤800时 2.0mm;
B>800时 2.5mm 。
电缆桥架宽度≤150~ 1.0150<电缆桥架宽度≤300~ 1.2300<电缆桥架宽度≤500~ 1.5500<电缆桥架宽度≤800~2.0电缆桥架宽度>800~ 2.2
不锈钢网格桥架常用的规格有哪些?
电缆桥架厚度国家标准采用的最多的是《JB/T10216-2013电控配电用电缆桥架》和《T/CECS31-钢制电缆桥架工程技术规程》两本标准。
1、标准JB/T10216-2013,钢制桥架的厚度与槽宽相关。具体规定如下:槽宽≤150mm,槽体厚度≥1.0mm;槽宽>150mm且≤300mm,槽体厚度≥1.2mm;槽宽>300mm且≤500mm,槽体厚度≥1.5mm;槽宽>500mm且≤800mm,槽体厚度≥2.0mm;槽宽>800mm,槽体厚度≥2.2mm
2、标准《T/CECS31-钢制电缆桥架工程技术规程》,具体为:槽宽<300mm,槽体厚度≥1.2mm,盖板厚度≥1.0mm;槽宽≥300mm,且<500mm,槽体厚度≥2.0mm,盖板厚度≥1.2mm;槽宽≥500mm,且<800mm时,槽体厚度≥3.0mm,盖板厚度≥1.5mm;槽宽为≥800mm,槽体厚度≥3.0mm(标准未写,默认取3.0mm),盖板厚度≥1.5mm
3、标准T/CECS31-托盘和梯架量厚度不同,具体为:梯架宽>150mm,且≤300mm,梯架厚度≥2.0mm,盖板厚度≥1.2mm;梯架宽≥300mm,且<500mm,梯架厚度≥2.0mm,盖板厚度≥1.2mm;梯架宽≥500mm,且<800mm时,梯架厚度≥3.0mm,盖板厚度≥1.5mm
4、标准JB/T10216-2013,玻璃钢制桥架的厚度规定也与槽宽相关:槽宽≤150mm,槽体厚度≥3.0mm;槽宽>150mm且≤300mm,槽体厚度≥3.5mm;槽宽>300mm且≤500mm,槽体厚度≥4.0mm;槽宽>500mm且≤800mm,槽体厚度≥4.5mm;槽宽>800mm,槽体厚度≥5.0mm
5、标准JB/T10216-2013,铝合金制桥架的厚度规定:宽度≤150mm,桥架厚度≥1.2mm;宽度>150mm且≤300mm,桥架厚度≥1.5mm;宽度>300mm且≤500mm,桥架厚度≥2.0mm;宽度>500mm且≤800mm,桥架厚度≥2.2mm;宽度>800mm,桥架厚度≥2.5mm
6、节能钢制桥架应符合《GB/T23639-节能耐腐蚀钢制电缆桥架》的规定,与槽宽相关:桥架宽度7、桥架其他部分的厚度规定:桥架盖板厚度可以比槽体厚度低一个等级。连接片的厚度应与槽体厚度保持一致,也可选厚一个等级。
8、电缆桥架国家标准的制定是为了保障电缆桥架的质量和使用效果,确保其能够满足电缆敷设和运行的要求。国家标准对电缆桥架的材质、结构和厚度等方面做出了明确规定,以便提供统一的生产和应用指南。
国家标准的桥架壁厚是多少?
桥架的类型主要看置放电缆的分量和运用环境等因从来决议的,下面为供给一些市面上常用的电缆桥架类型作为参阅:
槽式电缆桥架:槽式电缆桥架 是全密封型桥架,如盒子一般形状,用于敷设电缆。
梯式电缆桥架:它外型一起像梯子形状,中心焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。
托盘式电缆桥架: 托盘式电缆桥架 是半密封型桥架,它跟 槽式电缆桥架 的姿势非常相似,他底部打孔,用于散热。
下面为市面上常用的标准参阅:
标准适用于:槽式桥架(C)、梯式桥架(T)、托盘式桥架(P)(特别标准可联络定制)
厚度:0.8mm、1.0mm、1.2mm(非标)/1.5mm、1.8mm、2.0mm、2.5mm、3.0mm(国标)
玻璃钢桥架标准知识大全
电缆桥架允许最小板厚:当桥架宽度B<100mm时 :
板厚要求:
1.0mm;100≤B<150时 1.2mm;
150≤B<400时 1.5mm;
400≤B≤800时 2.0mm;
B>800时 2.5mm 。
电缆桥架宽度≤150~ 1.0150<电缆桥架宽度≤300~ 1.2300<电缆桥架宽度≤500~ 1.5500<电缆桥架宽度≤800~2.0电缆桥架宽度>800~ 2.2
电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。
玻璃钢桥架由玻璃纤维增强塑料和阻燃剂以及其它材料组成,通过复合模压料加夹不锈钢屏蔽网压制而成。
简介
由于其所选材料具有较低的导热系数以及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性,而且具有很高的耐腐蚀性,同时还具有结构轻、耐老化、安全可靠等优点,可方便地与金属桥架配套使用,在化工、冶金、石油等强腐蚀环境得到使用。 [1]
用途
玻璃钢桥架适用于电压在10千伏的电力电缆,以以及控制电缆、照明配线、气动、液动管缆等室内室外架空电缆沟、隧道的敷设。
玻璃钢桥架具有应用广、强度高、重量轻、结构合理、造价低、寿命长、防腐性强、施工简单,配线灵活、安装标准、外形美观的特点,对您处的技术改造、扩充电缆,维护检修均带来方便。玻璃钢桥架的安装可因地制宜。 [1]
分类
可随工艺管道架空敷设;楼板、梁下吊装;室内外墙壁、柱壁、隧道、电缆沟壁上的侧装,还可在露天立柱或支墩上安装。大型多层桥架吊装时,应尽量采用工字钢立柱两侧对称敷设。BHQ系列玻璃钢桥架可水平、垂直敷设,可转角、T字型、十字形分支;可调宽、调高、变径。
电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。
基本种类:
1、槽式电缆桥架
一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆以及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
2、托盘式电缆桥架
它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点,它既适合用于动力电缆的安装,也适用于控制电缆的敷设。
3、梯级式电缆桥架
适用于一般直径大电缆的敷设,特别适用于高、低动力电缆的敷设。
玻璃钢, 铝合金和大跨距电缆桥架。还有电缆线槽,线筛, 槽式弯通,三通,四通和直通,以以及托臂,吊架。
4、环氧树脂复合型电缆桥架
传统的金属桥架表面防腐层厚度小,在运输、安装过程中容易破损,而且表面有微细小孔,腐蚀性气体通过小孔容易进入到结构层影响防腐效果;非金属电缆桥架防腐性能较强,但机械强度不够。基于这些情况开发研制了环氧树脂复合型电缆桥架:它在环氧树脂电缆桥架内增加了金属骨架,不仅保留了原环氧树脂电缆桥架的特点,同时又增加了机械强度,可承载大直径的电缆,桥架跨度可达12米。为了解决金属与非金属因膨胀系数不同而引起的脱层问题,在金属和非金属之间加入了结合层;为了解决了易粉化、易老化的问题,在桥架表面模压了具有抗光照等特殊作用的保护层;环氧树脂复合型电缆桥架经相关机构鉴定使用寿命在30年,这种产品已经使用了15年,未出现褪色和老化迹象;环氧树脂复合型电缆桥架最适合在腐蚀性环境,大跨距,重载荷条件下使用。
电缆桥架在穿越易受外来机械损伤的地区和露天,应选用防护盖板。电缆槽或梯架在分支时,可采用各种弯通连接。
按表面处理不同又分为:
热镀锌桥架,热镀锌板桥架,电热镀锌桥架,静电喷塑桥架, 防火漆(涂料)桥架,防锈漆桥架,防火阻燃桥架等。
桥架近年发展很快,不仅已系列化,而且品种由普通桥架发展到耐火桥架、防腐桥架等品种,完全能满足工程的需要。
今天关于“不锈钢桥架材质国家标准/a”的讲解就到这里了。希望大家能够更深入地了解这个主题,并从我的回答中找到需要的信息。您有任何问题或需要进一步的信息,请随时告诉我。
