不锈钢桥架标准厚度国家标准

希望我能够为您提供一些关于不锈钢桥架标准/a的信息和知识。您有任何疑问或需要进一步的解释，请随时告诉我。

文章目录列表:

桥架规格和型号有哪些？

电缆桥架主要由支架、托臂和装置附件组成，既可独立架起装置，所有零件均需进行镀锌处理，可装置在建筑物外或露天装置。也能够敷设在建筑物和管廊支架上。在地下停车场、工厂厂房等许多显露电线需要被维护的供电环境都会见到电缆桥架的使用。

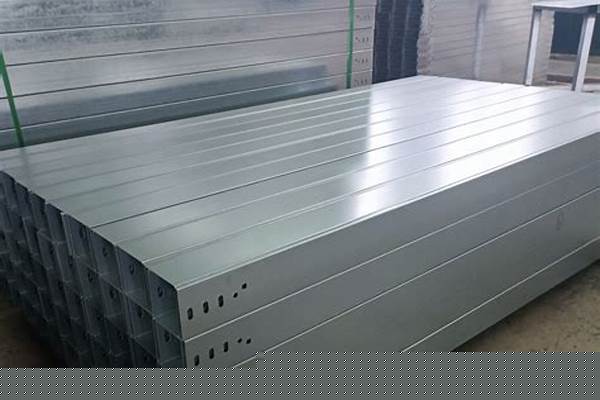

槽式电缆桥架：槽式电缆桥架 是全密封型桥架，如盒子一般形状，用于敷设电缆。

梯式电缆桥架：它外型一起像梯子形状，中心焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。

托盘式电缆桥架： 托盘式电缆桥架 是半密封型桥架，它跟 槽式电缆桥架 的姿势非常相似，他底部打孔，用于散热。下面为市面上常用的标准参阅：标准适用于：槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）

厚度：0.8mm、1.0mm、1.2mm（非标）/1.5mm、1.8mm、2.0mm、2.5mm、3.0mm（国标）

桥架常用规格表：

桥架型号：

桥架厚度国家标准

电缆桥架厚度国家标准采用的最多的是《JB/T10216-2013电控配电用电缆桥架》和《T/CECS31-钢制电缆桥架工程技术规程》两本标准。

1、标准JB/T10216-2013，钢制桥架的厚度与槽宽相关。具体规定如下：槽宽≤150mm，槽体厚度≥1.0mm；槽宽>150mm且≤300mm，槽体厚度≥1.2mm；槽宽>300mm且≤500mm，槽体厚度≥1.5mm；槽宽>500mm且≤800mm，槽体厚度≥2.0mm；槽宽>800mm，槽体厚度≥2.2mm

2、标准《T/CECS31-钢制电缆桥架工程技术规程》，具体为：槽宽＜300mm，槽体厚度≥1.2mm，盖板厚度≥1.0mm；槽宽≥300mm，且＜500mm，槽体厚度≥2.0mm，盖板厚度≥1.2mm；槽宽≥500mm，且＜800mm时，槽体厚度≥3.0mm，盖板厚度≥1.5mm；槽宽为≥800mm，槽体厚度≥3.0mm(标准未写，默认取3.0mm)，盖板厚度≥1.5mm

3、标准T/CECS31-托盘和梯架量厚度不同，具体为：梯架宽＞150mm，且≤300mm，梯架厚度≥2.0mm，盖板厚度≥1.2mm；梯架宽≥300mm，且＜500mm，梯架厚度≥2.0mm，盖板厚度≥1.2mm；梯架宽≥500mm，且＜800mm时，梯架厚度≥3.0mm，盖板厚度≥1.5mm

4、标准JB/T10216-2013，玻璃钢制桥架的厚度规定也与槽宽相关：槽宽≤150mm，槽体厚度≥3.0mm；槽宽>150mm且≤300mm，槽体厚度≥3.5mm；槽宽>300mm且≤500mm，槽体厚度≥4.0mm；槽宽>500mm且≤800mm，槽体厚度≥4.5mm；槽宽>800mm，槽体厚度≥5.0mm

5、标准JB/T10216-2013，铝合金制桥架的厚度规定：宽度≤150mm，桥架厚度≥1.2mm；宽度>150mm且≤300mm，桥架厚度≥1.5mm；宽度>300mm且≤500mm，桥架厚度≥2.0mm；宽度>500mm且≤800mm，桥架厚度≥2.2mm；宽度>800mm，桥架厚度≥2.5mm

6、节能钢制桥架应符合《GB/T23639-节能耐腐蚀钢制电缆桥架》的规定，与槽宽相关：桥架宽度7、桥架其他部分的厚度规定：桥架盖板厚度可以比槽体厚度低一个等级。连接片的厚度应与槽体厚度保持一致，也可选厚一个等级。

8、电缆桥架国家标准的制定是为了保障电缆桥架的质量和使用效果，确保其能够满足电缆敷设和运行的要求。国家标准对电缆桥架的材质、结构和厚度等方面做出了明确规定，以便提供统一的生产和应用指南。

节能腐蚀电缆桥架规范标准有哪些？

以钢制电缆桥架工程设计规范 CECS31∶91为基础，由工程建设标准化协会 电气工程委员会修订。

电缆桥架国家标准厚度

电缆桥架宽度<100~ 标准厚度需达到 1mm

100<电缆桥架宽度<150~ 标准厚度需达到 1.2mm

150<电缆桥架宽度<400~ 标准厚度需达到 1.5mm

400<电缆桥架宽度<800~ 标准厚度需达到 2mm

800<电缆桥架宽度<1200~ 标准厚度需达到 2.5mm

电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（简称桥架）。时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

（参考资料 百度百科 电缆桥架）

按GB/T 23639—《节能耐腐蚀钢制电缆桥架》里面的

节能桥架：具有节约资源(钢材)以以及节约电能效能的桥架。

耐腐蚀桥架：是通过对钢板进行表面处理或挑选耐腐蚀不锈钢材料,具有较强的抵抗周围介质腐蚀破坏能力的桥架。

注:耐腐蚀方式分为三种类型:金属无机涂层、有机涂层以以及不锈钢材质。

金属无机涂层具有高效、长效防护作用，抗紫外线老化,适用于室内外耐潮湿﹑盐雾等化学性气体腐蚀。有机涂层由于分子化学稳定性好,对酸碱腐蚀介质具有耐蚀作用,但耐紫外线老化性差﹐经常用于室内,不适用于室外环境。

节能耐腐蚀电缆桥架的厚度规范参考于T/CECS 31-《钢制电缆桥架工程技术规程》

节能型耐腐蚀（瓦楞式）电缆桥架厚度标准：

瓦楞式桥架宽度B﹤300mm，侧板厚度需达到1.2mm，横档厚度需达到1.2mm，底板厚度需达到0.7mm，盖板厚度需达到0.5mm

300mm≤瓦楞式桥架宽度B﹤600mm，侧板厚度需达到1.2mm，横档厚度需达到1.2mm，底板厚度需达到0.8mm，盖板厚度需达到0.5mm

600mm≤瓦楞式桥架宽度B﹤800mm，侧板厚度需达到1.5mm，横档厚度需达到1.5mm，底板厚度需达到0.8mm，盖板厚度需达到0.5mm

瓦楞式桥架宽度达到800mm、1000mm，侧板厚度需达到1.8mm，横档厚度需达到1.5mm，底板厚度需达到0.8mm，盖板厚度需达到0.5mm

节能型耐腐蚀（模压增强）电缆桥架厚度标准:

节能耐腐蚀模压增强桥架宽度B﹤300mm，槽体厚度需达到0.8mm，盖板厚度需达到0.6mm

300mm≤节能耐腐蚀模压增强桥架宽度B﹤500mm，槽体厚度需达到1.0毫米，盖板厚度需达到0.6mm

500mm≤节能耐腐蚀模压增强桥架宽度B﹤800mm，槽体厚度需达到1.2毫米，盖板厚度需达到0.6mm

节能耐腐蚀模压增强宽度达到800mm、1000mm，槽体厚度需达到1.5毫米，盖板厚度需达到0.6mm

今天关于“不锈钢桥架标准/a”的讲解就到这里了。希望大家能够更深入地了解这个主题，并从我的回答中找到需要的信息。您有任何问题或需要进一步的信息，请随时告诉我。
