接下来，我将为大家解答有关不锈钢管道直径规格对照表/a的问题，希望我的回答对大家有所帮助。现在，就开始探究一下不锈钢管道直径规格对照表/a的话题吧。

文章目录列表:

无缝钢管公称直径与外径对照表？

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

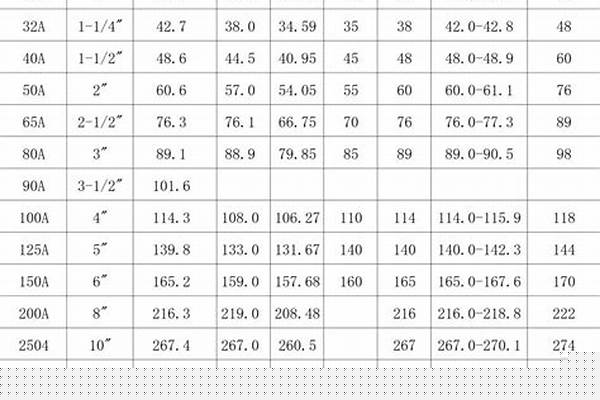

管径尺寸对照表

不锈钢管执行标准：GB/T14976-2012流体输送用不锈钢无缝钢管（替代GB/T14976-2002替代GB/T14976-1994替代GB2270-1980）。

GB/T14975-2012 结构用不锈钢无缝钢管 （替代GB/T14975-2002）GB13296-2013 锅炉管、热交换器用不锈钢管。具体部分规格表如下：

扩展资料：

不锈钢管耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀，实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。

由于两者在化学成分上的差异，前者不耐化学介质腐蚀，而后者则一般均具有不锈性。不锈钢的耐蚀性主要是看钢中所含的合金元素。

百度百科-不锈钢管

水管的规格尺寸对照表

管径尺寸对照表如下图：

表中DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径×壁厚。例如ф60.5×3.8。

扩展资料：

常用金属材料为混凝土以及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉以及壁厚的情况下也可以使用De来标注。

百度百科-管径

水管规格尺寸对照表如下：

1、4分管：外径为20mm，内径为15mm，对应DN15（4分管）的管道。

2、6分管：外径为25mm，内径为20mm，对应DN20（6分管）的管道。

3、1寸管：外径为32mm，内径为25mm，对应DN25（1寸）的管道。

4、2寸管：外径为60mm，内径为50mm，对应DN50（2寸）的管道。

5、3寸管：外径为88mm，内径为75mm，对应DN80（3寸）的管道。

6、4寸管：外径为114mm，内径为90mm，对应DN100（4寸）的管道。

7、5寸管：外径为127mm，内径为108mm，对应DN125（5寸）的管道。

8、6寸管：外径为152mm，内径为138mm，对应DN150（6寸）的管道。

9、8寸管：外径为203mm，内径为178mm，对应DN200（8寸）的管道。

10、10寸管：外径为254mm，内径为232mm，对应DN250（10寸）的管道。
