现在我来为大家分享一下关于不锈钢钢管国标/a的问题,希望我的解答能够帮助到大家。有关于不锈钢钢管国标/a的问题,开始谈谈吧。
文章目录列表:
1.304不锈钢焊管的执行标准有哪些?304不锈钢焊管的执行标准有哪些?
现行国家不锈钢管技术规范标准有:
1、薄壁不锈钢管道技术规范,标准号:GB/T 29038-2012,本标准规定了薄壁不锈钢管子与管件的材料、设计、施工、验收等。
2、连接用薄壁不锈钢管,标准号:GB/T 19228.2-2011,本标准规定了不锈钢卡压式管件连接用不锈钢钢管的订货内容、尺寸与公差等。
扩展资料:
按用途分类:
又分为一般焊管、镀锌焊管、吹氧焊管、电线套管、公制焊管、托辊管、深井泵管、汽车用管、变压器管、电焊薄壁管、电焊异型管、脚手架管和螺旋焊管。
一般焊管:一般焊管用来输送低压流体。用Q195A、Q215A、Q235A钢制造。也可采用易于焊接的其它软钢制造。钢管要进行水压、弯曲、压扁等实验,对表面质量有要求,一般来说交货长度为4-10m,常要求定尺(或倍尺)交货。
焊管的规格用公称口径表示(毫米或英寸)公称口径与实际的不同,焊管按规定壁厚有普通钢管和加厚钢管两种,钢管按管端形式又分带螺纹和不带螺纹两种。
镀锌钢管:为提高钢管的耐腐蚀性能,对一般钢管(黑管)进行镀锌。镀锌钢管分热镀锌和电镀锌两种,热镀锌镀锌层厚,电镀锌成本低。
吹氧焊管:用作炼钢吹氧用管,一般用小口径的焊接钢管,规格由3/8寸-2寸八种。用08、10、15、20或Q195-Q235钢带制成。为防蚀,有的进行渗铝处理。
百度百科-焊管
不锈钢方管厚度公差是多少?
采用标准生产,应该是GB/T6725-2008,此标准名称是《冷弯型钢》,方管属于该标准中的“冷弯矩形空心型钢”,所用的材料有:GB/T699-2015 优质碳素结构钢,GB/T700-2006 碳素结构钢,GB/T714-2008 桥梁用结构钢,GB/T1591-2008 低合金高强度结构钢,GB/T3280-2007 不锈钢冷轧钢板和钢带,GB/T4171-2008 耐候结构钢
不锈钢无缝管规格表谁有?
方管壁厚允许偏差具体参照标准如下:
直缝电焊钢方管外径以及壁厚允许偏差 GB/T13973
方方钢管外径、壁厚的允许偏差 GB/T3091
无缝钢方管壁厚允许偏差 GB/T17395
冷拔或冷轧精密无缝钢方管规格以及壁厚 GB/T3639
冷拔方方钢管规格尺寸以及壁厚偏差GB/T3094
方管国标规定的允许的偏差厚度不同公差不一样。举例如下:
偏差等级: S1
允许偏差|0.1<S/D: ±15%,最小±0.6mm
允许偏差|0.05<S/D≤0.1: ±15%,最小±0.6mm
允许偏差|0.025<S/D≤0.05: ±15%,最小±0.6mm
允许偏差|S/D≤0.025: ±15%,最小±0.6mm偏差等级:
S2|A
允许偏差|0.1<S/D: ±12.5%,最小±0.4mm
允许偏差|0.05<S/D≤0.1: ±12.5%,最小±0.4mm
允许偏差|0.025<S/D≤0.05: ±12.5%,最小±0.4mm
允许偏差|S/D≤0.025: ±12.5%,最小±0.4mm
偏差等级: S2|B
允许偏差|0.1<S/D: +正偏差主要是看重量要求,-12.5%
允许偏差|0.05<S/D≤0.1: +正偏差主要是看重量要求,-12.5%
允许偏差|0.025<S/D≤0.05: +正偏差主要是看重量要求,-12.5%
允许偏差|S/D≤0.025: +正偏差主要是看重量要求,-12.5%
偏差等级: S3|A
允许偏差|0.1<S/D: ±10%,最小±0.2mm
允许偏差|0.05<S/D≤0.1: ±10%,最小±0.2mm
允许偏差|0.025<S/D≤0.05: ±10%,最小±0.2mm
允许偏差|S/D≤0.025: ±10%,最小±0.2mm
偏差等级: S3|B
允许偏差|0.1<S/D: ±10,最小0.4mm
允许偏差|0.05<S/D≤0.1: ±12.5,最小0.4mm
允许偏差|0.025<S/D≤0.05: ±12.5,最小0.4mm
允许偏差|S/D≤0.025: ±15,最小0.4mm
无缝方钢管几何尺寸精度和外形
a. 方钢管外径精度:主要是看定(减)径、设备运转情况、工艺制度等。
外径允许偏差 δ=(D-Di)/Di ×100% D: 或最小外径mm
Di:名义外径mm
b. 方钢管壁厚精度:与管坯的加热质量,各变形工序的工艺设计参数和调整参数,工具质量以及其润滑质量等有关
壁厚允许偏差: ρ=(S-Si)/Si×100% S:横截面上或最小壁厚
Si:名义壁厚mm
C.方钢管椭圆度:表示方钢管的不圆程度。
d. 方钢管长度:正常长度、定(倍)尺长度、长度允许偏差
e. 方钢管弯曲度:表示方钢管的桡度:每米方钢管长度的弯曲度、方钢管全长的弯曲度
f. 方钢管端面切斜度:表示方钢管端面与方钢管横截面的倾斜程度
g. 方钢管端面坡口角度和钝边
5.方钢管表面质量:表面光洁要求
a. 危险性缺陷:裂纹、内折、外折、轧破、离层、结疤、拉凹、凸包等。
b. 一般性缺陷:麻坑、青线、划伤、碰伤、轻微的内、外直道、辊印等。——80年代,我国还开展了控氮(N 0.05%—0.10%)和氮合金化(N>0.10%)Cr-Ni奥氏体不锈钢的研制工作。试验表明,氮在Cr-Ni奥氏体不锈钢和双相不锈钢中是一种无价且非常有益的合金元素。
国内薄壁不锈钢管标准规范知多少

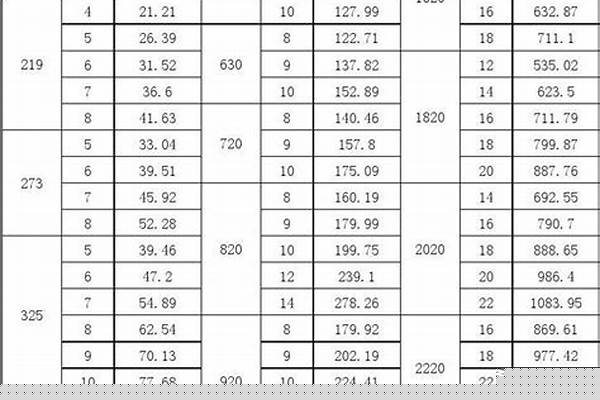

不锈钢无缝管规格表如下
不锈钢无缝管是一种具有中空截面、周边没有接缝的长条钢材。该产品的壁厚越厚,它就越具有经济性和实用性,壁厚越薄,它的加工成本就会大幅度的上升。
该产品的工艺决定它的局限性能,一般无缝钢管精度低:壁厚不均匀、管内外表光亮度低、定尺成本高,且内外表还有麻点、黑点不易去除;它的检测以及整形必须离线处理。它在高压、高强度、机械结构用材方面体现了它的优越性。
种类
按轧制分热轧、热挤压和冷拔(轧)不锈钢管。
按不锈钢金相组织不同分半铁素体半马氏体系不锈钢无缝管、马氏体不锈钢无缝管、奥氏体系不锈钢无缝管、奥氏体-铁素铁系不锈钢无缝管等。
规格以及外观质量
A、按GB14975-2002《不锈钢无缝钢管》规定,钢管一般来说长度(不定尺)热轧钢管1.5~10m,热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5~1.0mm者,1.0~7m;壁厚大于1.0mm者,1.5~8m。
B、热轧(热挤压)钢管的直径54~480mm共45种;壁厚4.5~45mm共36种。冷拔(轧)钢管的直径6~200mm共65种;壁厚0.5~21mm共39种。
C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在,这些缺陷应完全清除掉(供机械加工用管除外),清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。
D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%,深度不大于0.5mm;冷拔(轧)钢管不大于公称壁厚的4%,深度不大于0.3mm。
E、钢管两端应切成直角,并清除毛刺。
不锈钢无缝管的制造工艺
1.热轧(挤压无缝钢管):圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径(或减径)→冷却→矫直→水压试验(或探伤)→标记→入库
轧制无缝管的原料是圆管坯,圆管胚要经过切割机的切割加工成长度约为1米的坯料,并经传送带送到熔炉内加热。钢坯被送入熔炉内加热,温度大约为1200摄氏度。燃料为氢气或乙炔。炉内温度控制是关键性的问题.圆管坯出炉后要经过压力穿孔机进行穿空。一般较常见的穿孔机是锥形辊穿孔机,这种穿孔机生产效率高,产品质量好,穿孔扩径量大,可穿多种钢种。穿孔后,圆管坯就先后被三辊斜轧、连轧或挤压。挤压后要脱管定径。定径机通过锥形钻头高速旋转入钢胚打孔,形成钢管。钢管内径由定径机钻头的外径长度来确定。钢管经定径后,进入冷却塔中,通过喷水冷却,钢管经冷却后,就要被矫直。钢管经矫直后由传送带送至金属探伤机(或水压实验)进行内部探伤。若钢管内部有裂纹,气泡等问题,将被探测出。钢管质检后还要通过严格的手工挑选。钢管质检后,用油漆喷上编号、规格、生产批号等。并由吊车吊入仓库中。
2.冷拔(轧)无缝钢管:圆管坯→加热→穿孔→打头→退火→酸洗→涂油(镀铜)→多道次冷拔(冷轧)→坯管→热处理→矫直→水压试验(探伤)→标记→入库。
冷拔(轧)无缝钢管的轧制较热轧(挤压无缝钢管)复杂。它们的生产工艺流程前三步基本相同。不同之处从第四个步骤开始,圆管坯经打空后,要打头,退火。退火后要用专门的酸性液体进行酸洗。酸洗后,涂油。然后紧接着是经过多道次冷拔(冷轧)再坯管,专门的热处理。热处理后,就要被矫直。
压力容器,焊接管道按国标是多少,GB53023—97?
钢管,相信大家都知道它是什么,也是建筑行业常常会用到的;薄壁不锈钢管也是钢管中的一种,是一种壁厚与外径之比不大于6%的不锈钢材,与实心钢管相比,重量轻,被视为经济型截面钢材,薄壁不锈钢管的标准规范会有哪些呢,接下来小编就为大家薄壁不锈钢管标准的规范。
国内薄壁不锈钢管的标准
标准规范:
亚洲建设部给水排水产品标准化委员会已组织专家审查通过了薄壁不锈钢水管以及不锈钢卡压式管件二项行业标准,且报批稿已上交建设部。现将上述二项标准的要点如下:
1、薄壁不锈钢水管行业标准?参照标准
本标准是参照采用了国家标准GB/T12771-2000《流体输送用不锈钢焊接钢管》、欧洲标准DINEN?10312-?1999《液体(包括饮用水)输送用不锈钢管以及管件》、英国标准BS4127-1994《主要输送水用薄壁不锈钢管》和日本标准JISG3448-1997《一般管道用不锈钢管》,并国情制定的。
2、薄壁不锈钢水管行业标准?使用范围
范围:DN≯150mm,工作压力≯1.6MPa可输送饮用净水、生活饮用水、热水和温度≯135℃的高温水。
3、薄壁不锈钢水管行业标准?外观尺寸
外观:水管焊缝表面应无裂缝、气孔、咬边、夹渣,内外面应加工良好,不应有超出水管壁厚负公差的划伤、凹坑和矫直痕迹等缺陷。断口应无毛刺。其余应符合B/T12771-2000标准中5.7条款要求。
4、薄壁不锈钢水管行业标准?尺寸偏差
水管的壁厚允许偏差为名义壁厚的±10%。水管长度为定尺长度,一般为3000~6000mm,需方要求,供需双方协议,也可提供其他定尺长度,其允许偏差为?mm。水管的弯曲度为任意3000mm不超12mm。
5、薄壁不锈钢水管行业标准?制造
原材料以及制造?:
水管的原材料为不锈钢冷(热)轧钢带,其要求应符合GB/T4239和YB/T5090的规定。水管用不锈钢带在制管设备上用自动氩弧焊接或等离子焊接制成,焊后一般不进行热处理。
6、薄壁不锈钢水管行业标准?检测规范
压扁性能:
水管进行扁时试验时,?将水管压至压板间的距离为水管外径1/3,压扁后不得出现裂纹和破损。
扩口性能:
公称直径不大于DN50mm的水管进行扩口试验时,采用60°的圆锥,其扩口率为25%,扩口后管壁不得出现裂纹和破损。
弯曲性能:
公称直径不大于DN25mm的水管进行。弯曲试验时,弯曲半径等于水管外径的4倍,弯曲角度为90°时管壁不应出现裂纹和皱纹。
水压试验、气密试验:
水管进行水压试验时,其试验压力为2.45MPa,在该压力下,持续10s后,水管应无渗漏和变形。水管进行水压气体介质或形式检验时应进行气密试验,用于液体介质的压力为0.6MPa,用于气体介质的试验压力为1.7MPa,水管完全浸入水中持续10s后,水管应无气泡出现。水管进行涡流探伤检验时,其人工标准缺陷(钻孔直径)应符合GB/T7735中的A级。
卫生要求:
用户有要求时或进行型式检验时,用于饮用净水和生活饮用净水和生活饮用水的水管,浸泡后的卫生要求符合B/T17-219的规定。
内容便是关于国内薄壁不锈钢管标准的规范,其中包括了参照标准、使用范围、外观尺寸、尺寸偏差、、检测规范六大方面,相信大家看完后都会有所收获的。掌握薄壁不锈钢管的标准规范知识,才能够更好地运用在日后的生产或使用中。相信在不久的将来,薄壁不锈钢管的生产发展会越来越好的。
一、 焊接钢管
1. 低压流体输送用焊接钢管,国标编号:GB/T 3092-1993。工程直径6~150mm,使用温度0~200°C,普通管道用于PN≤1.0MPa,加厚管用于PN≤1.6MPa。
2. 低压流体输送用镀锌焊接钢管,国标编号:GB/T 3091-1993。工程直径6~150mm,使用温度0~200°C,普通管道用于PN≤1.0MPa,加厚管用于PN≤1.6MPa。
3. 直缝电焊钢管,国标编号:GB/T 13793-1992。工程直径200~2000mm,使用温度-15~300°C,管道压力用于PN≤1.6MPa。
4. 螺旋缝焊接钢管,国标编号:SYS5036~5039-93。工程直径200~2000mm,使用温度-15~300°C,管道压力用于PN≤1.6MPa。
5. 流体输送用不锈钢焊接钢管,国标编号:GB 12771-1991。
二、 无缝钢管
1. 无缝钢管尺寸、外形、重量以及允许偏差,国标编号:GB/T 17395-1998。
2. 结构用无缝钢管,国标编号:GB 8162-1999。工程直径5~6000mm,使用温度-40~475°C,管道压力用于PN≤10MPa。
何谓焊接钢管?
焊接钢管也称焊管,是用钢板或钢带经过卷曲成型后焊接制成的钢管。焊接钢管生产工艺简单,生产效率高,品种规格多,设备资少,但一般强度低于无缝钢管。20世纪30年代以来,随着优质带钢连轧生产的迅速发展以以及焊接和检验技术的进步,焊缝质量不断提高,焊接钢管的品种规格日益增多,并在越来越多的领域代替了无缝钢管。焊接钢管按焊缝的形式分为直缝焊管和螺旋焊管。
直缝焊管生产工艺简单,生产效率高,成本低,发展较快。螺旋焊管的强度一般比直缝焊管高,能用较窄的坯料生产管径较大的焊管,还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比,焊缝长度增加30~100%,而且生产速度较低。
较小口径的焊管大都采用直缝焊,大口径焊管则大多采用螺旋焊。
1.低压流体输送用焊接钢管(GB/T3092-1993)也称一般焊管,俗称黑管。是用于输送水、煤气、空气、油和取暖蒸汽等一般较低压力流体和其他用途的焊接钢管。钢管接壁厚分为普通钢管和加厚钢管;接管端形式分为不带螺纹钢管(光管)和带螺纹钢管。钢管的规格用公称口径(mm)表示,公称口径是内径的近似值。习惯上常用英寸表示,如11/2 等。低压流体输送用焊接钢管除直接用于输送流体外,还大量用作低压流体输送用镀锌焊接钢管的原管。
2.低压流体输送用镀锌焊接钢管(GB/T3091-1993)也称镀锌电焊钢管,俗称白管。是用于输送水、煤气、空气油以及取暖蒸汽、暖水等一般较低压力流体或其他用途的热浸镀锌焊接(炉焊或电焊)钢管。钢管接壁厚分为普通镀锌钢管和加厚镀锌钢管;接管端形式分为不带螺纹镀锌钢管和带螺纹镀锌钢管。钢管的规格用公称口径(mm)表示,公称口径是内径的近似值。习惯上常用英寸表示,如11/2 等。
3.普通碳素钢电线套管(GB3640-88)是工业与民用建筑、安装机器设备等电气安装工程中用于保护电线的钢管。
4.直缝电焊钢管(YB242-63)是焊缝与钢管纵向平行的钢管。一般来说分为公制电焊钢管、电焊薄壁管、变压器冷却油管。
5.承压流体输送用螺旋缝埋弧焊钢管(SY5036-83)是以热轧钢带卷作管坯,经常温螺旋成型,用双面埋弧焊法焊接,用于承压流体输送的螺旋缝钢管。钢管承压能力强,焊接性能好,经过各种严格的科学检验和测试,使用安全可靠。钢管口径大,输送效率高,并可节约铺设管线的投资。经常用于输送石油、天然气的管线。
好了,关于“不锈钢钢管国标/a”的话题就讲到这里了。希望大家能够通过我的讲解对“不锈钢钢管国标/a”有更全面、深入的了解,并且能够在今后的工作中更好地运用所学知识。
