不锈钢钢管外径壁厚对照表

大家好，今天我想和大家分享一下我在“不锈钢钢管外径壁厚对照表/a”方面的经验。为了让大家更好地理解这个问题，我将相关资料进行了整理，现在就让一起来学习吧。

文章目录列表:

管径尺寸对照表

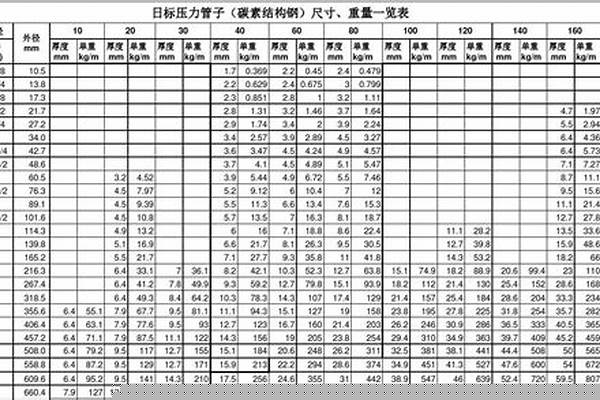

管径尺寸对照表如下图：

表中DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径×壁厚。例如ф60.5×3.8。

扩展资料：

常用金属材料为混凝土以及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉以及壁厚的情况下也可以使用De来标注。

百度百科-管径

钢管型号规格表

不锈钢无缝管规格表如下

不锈钢无缝管是一种具有中空截面、周边没有接缝的长条钢材。该产品的壁厚越厚，它就越具有经济性和实用性，壁厚越薄，它的加工成本就会大幅度的上升。

该产品的工艺决定它的局限性能，一般无缝钢管精度低：壁厚不均匀、管内外表光亮度低、定尺成本高，且内外表还有麻点、黑点不易去除；它的检测以及整形必须离线处理。它在高压、高强度、机械结构用材方面体现了它的优越性。

种类

按轧制分热轧、热挤压和冷拔(轧)不锈钢管。

按不锈钢金相组织不同分半铁素体半马氏体系不锈钢无缝管、马氏体不锈钢无缝管、奥氏体系不锈钢无缝管、奥氏体-铁素铁系不锈钢无缝管等。

规格以及外观质量

A、按GB14975-2002《不锈钢无缝钢管》规定，钢管一般来说长度(不定尺)热轧钢管1.5～10m，热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

B、热轧(热挤压)钢管的直径54～480mm共45种；壁厚4.5～45mm共36种。冷拔(轧)钢管的直径6～200mm共65种；壁厚0.5～21mm共39种。

C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在，这些缺陷应完全清除掉(供机械加工用管除外)，清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。

D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%，深度不大于0.5mm；冷拔(轧)钢管不大于公称壁厚的4%，深度不大于0.3mm。

E、钢管两端应切成直角，并清除毛刺。

不锈钢无缝管的制造工艺

1.热轧（挤压无缝钢管）：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库

轧制无缝管的原料是圆管坯，圆管胚要经过切割机的切割加工成长度约为1米的坯料，并经传送带送到熔炉内加热。钢坯被送入熔炉内加热，温度大约为1200摄氏度。燃料为氢气或乙炔。炉内温度控制是关键性的问题.圆管坯出炉后要经过压力穿孔机进行穿空。一般较常见的穿孔机是锥形辊穿孔机，这种穿孔机生产效率高，产品质量好，穿孔扩径量大，可穿多种钢种。穿孔后，圆管坯就先后被三辊斜轧、连轧或挤压。挤压后要脱管定径。定径机通过锥形钻头高速旋转入钢胚打孔，形成钢管。钢管内径由定径机钻头的外径长度来确定。钢管经定径后，进入冷却塔中，通过喷水冷却，钢管经冷却后，就要被矫直。钢管经矫直后由传送带送至金属探伤机（或水压实验）进行内部探伤。若钢管内部有裂纹，气泡等问题，将被探测出。钢管质检后还要通过严格的手工挑选。钢管质检后，用油漆喷上编号、规格、生产批号等。并由吊车吊入仓库中。

2.冷拔（轧）无缝钢管：圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库。

冷拔（轧）无缝钢管的轧制较热轧（挤压无缝钢管）复杂。它们的生产工艺流程前三步基本相同。不同之处从第四个步骤开始，圆管坯经打空后，要打头，退火。退火后要用专门的酸性液体进行酸洗。酸洗后，涂油。然后紧接着是经过多道次冷拔（冷轧）再坯管，专门的热处理。热处理后，就要被矫直。

不锈钢管子尺寸有哪些规格

钢管型号以及规格表：

型号为4分管，规格：公称直径为DN15，公称外径为Ф21.3，国际壁厚为2.75。

型号为6分管，规格：公称直径为DN20，公称外径为Ф26.8，国际壁厚为2.75。

型号为1寸，规格：公称直径为DN25，公称外径为Ф33.5，国际壁厚为3.25。

型号为1.2寸，规格：公称直径为DN32，公称外径为Ф42.3，国际壁厚为3.25。

型号为1.5寸，规格：公称直径为DN40，公称外径为Ф48，国际壁厚为3.5。

型号为2寸，规格：公称直径为DN50，公称外径为Ф60，国际壁厚为3.5。

型号为2.5寸，规格：公称直径为DN65/70，公称外径为Ф77.5，国际壁厚为3.75。

型号为3寸，规格：公称直径为DN80，公称外径为Ф88.5，国际壁厚为4。

型号为4寸，规格：公称直径为DN100，公称外径为Ф114，国际壁厚为4。

型号为5寸，规格：公称直径为DN125，公称外径为Ф140，国际壁厚为4.5。

型号为6寸，规格：公称直径为DN150，公称外径为Ф165，国际壁厚为4.5。

型号为8寸，规格：公称直径为DN200，公称外径为Ф219，国际壁厚为6。

型号为10寸，规格：公称直径为DN250。

型号为12寸，规格：公称直径为DN300。

钢管的种类

1、按照材质分类

按照钢管的材质可分为20号钢管、45号钢管、q345b钢管、q345c钢管、q345d钢管、q345e钢管、15crmo钢管、15crmog钢管、40cr钢管、27simm钢管、12cr1mov钢管、12cr1movg钢管。

2、按照用途分类

流体管、气瓶管、锅炉管、石油管、汽车用钢管、船舶用管、结构管等。

3、按照断面形状分类

圆形管、方形管、异型管。

4、按照生产分类

无缝管、焊接管。

内容参考：百度百科-钢管

焊接钢管壁的厚度对照表是什么？

不锈钢管子尺寸规格：

不锈钢管子尺寸：

1、不锈钢管圆管规格

Φ3，Φ4，Φ5，Φ6，Φ7，Φ8，Φ9，Φ9.5，Φ10，Φ12.7，Φ15.9，Φ19.1，Φ22.2Φ25.4Φ31.8，Φ38.1，Φ42.16，Φ50.8，Φ63.5，Φ76.2，Φ88.9，Φ101.6，Φ108，Φ114.3，Φ127，Φ133，Φ141，Φ159，Φ168，Φ219，Φ273，Φ323.85，厚度：0.1～8.0mm；

2、不锈钢方管、不锈钢扁通规格

7×7，10×10，12×12，15×15，15.8×15.8，19×19，20×20，22×22，25×25，30×3031.8×31.8，35×35，38×38，40×40，50×50，60×60，70×70，76×76，80×80，90×90，100×100，120×120，125×125，150×150，厚度：0.4～8.0mm

3、不锈钢矩形管、不锈钢扁管规格：

10×20，10×25，10×30，10×40，10×50，10×60，10×70，10×80，10×90，10×100，11×35，12.7×25.4，13×25，15×25，15×30，15×35，15×40，15×50，15×6015×65，15×70，15×80，15×90，15×100，16×32，20×30，20×40，20×50，20×6020×70，20×80，20×90，80×200，90×100，90×110，120×140，120×180，120×200，125×150，125×175，125×200，130×170，150×200，100×140，100×150100×200，110×130，110×150，厚度：0.4～10mm

不锈钢管执行标准：

GB2270-80不锈钢无缝钢管GB/T14976-94流体输送用不锈钢管

GB/T14975-2002结构用不锈钢管

GB/T14976-2002输送流体用不锈钢管

GB13296-91锅炉管、热交换器用不锈钢管

（GJB2608-96）（YB676-73）航空用结构管、厚壁无缝钢管

（GJB2296-95）（YB678-71）航空用不锈钢管

（YB/T679-97）（YB679-71）航空用18A空心铆钉薄壁无缝钢管

（GJB2609-96）（YB680-71）航空用结构管、薄壁无缝钢管

（YB/T681-97）（YB681-71）航空用导管20A薄壁无缝钢管

GB3090-82小直径不锈钢钢管

GB5310-2008高压锅炉用无缝钢管

GB3087-2008低中压锅炉管

GB3089-92不锈耐酸极薄壁无缝钢管

GB9948-2006石油裂化管

ASTMA213锅炉、热交换器用铁素体和奥氏体合金管

ASTMA269一般用途奥氏体不锈钢管和焊管

ASTMA312奥氏体不锈钢无缝钢管焊接钢管焊管

ASTMA450碳素钢，铁素体和奥氏体合金钢管的一般要求

ASTMA530专门用途的铁素钢和合金钢的一般要求

ASTMA789一般要求碳素体奥氏体不锈钢无缝钢管和焊接钢管

JISG3463-88锅炉、热交换器用不锈钢管

Q/HYAD化工用无缝钢管

（0Cr18NI11T)Q/HYADCr18Ni5MO3Si2双相不锈钢无缝钢管

扩展资料：

不锈钢管的用途

1、汽车工业

用到不锈钢的主要是排气系统，占汽车不锈钢总用量的1/2，80%为铁素体不锈钢。排气系统常用钢种有409L，436L等。汽车消声器主要使用不锈钢焊管。据测算，汽车用到的不锈钢管占到整个下游对不锈钢管用量的大约1.5%，而不锈钢无缝管和焊管的使用比例大约2：1。

2、石化工业包括化肥工业

对不锈钢管的需求量极大，该行业主要使用不锈钢无缝管，规格包括：304、321、316、316L、347、317L等，外径在￠18-￠610左右，壁厚在6mm-50mm左右（一般是选用规格在Φ159mm的中低压输送管道），具体使用范围为：炉管、物料输送管、热交换器管等。

3、水和煤气等流体输送

不锈钢管道以及其输水设备，是当今世界进的基础性净水材料，其防腐蚀性能强，铸铁管、碳钢管、塑料管等，都无法与其相比。

水的准备、贮存、输送、净化、再生、海水淡化等水工业选材。年需求大约25000吨。

4、设备制造和维修

年消耗不锈钢管20000吨。这类行业主要采用卫生或者抗菌级不锈钢管。采用进口SUS304、316L的卫生无缝管，可使其能够满足食品、生物制药领域各种介质的特殊要求。抗菌不锈钢具有不锈钢优点和良好的抗菌性能，在厨房设备、食品工业的工作台以及器皿、医疗器械、日常生活中的餐具以及挂毛巾支架、冷藏柜的托架等领域的需求不断增加。

百度百科-不锈钢管

国标焊管以及镀锌管规格重量表(按GB/T3091—2001标准执行)\0d\\0d\规格外径mm壁厚mm最小壁厚mm焊管（6米定尺）镀锌管(6米定尺） \0d\米重kg根重kg米重kg根重kg \0d\公称内径英寸 \0d\DN151/221.32.82.451.287.681.3578.14 \0d\DN203/426.92.82.451.669.961.7610.56 \0d\DN25133.73.22.82.4114.462.55415.32 \0d\DN321.2542.43.53.063.3620.163.5621.36 \0d\DN401.548.33.53.063.8723.224.1024.60 \0d\DN50260.33.83.3255.2931.745.60733.64 \0d\DN652.576.14.03.57.1142.667.53645.21 \0d\DN80388.94.0 8.3850.288.8853.28 \0d\DN1004114.34.0 10.8865.2811.5369.18 \0d\DN12551404.5 15.0490.2415.94298.65 \0d\DN1506168.34.5 18.18109.0819.27115.62 \0d\DN2008219.1 6.0\0d\（焊管）\0d\ 31.53189.18 \0d\DN2008219.1 6.5\0d\（热镀锌） 36.12216.72 \0d\\0d\镀锌钢管常用规格\0d\公称口径外径壁厚镀锌管壁黑铁管增加的重量系数\0d\MMMMMM普通钢管加厚钢管\0d\610.021.0641.059\0d\813.52.751.0561.046\0d\1017.03.501.0561.046\0d\1521.33.151.0471.039\0d\2026.83.401.0461.039\0d\2533.54.251.0391.032\0d\3242.35.151.0391.032\0d\4048.04.001.0361.030\0d\5060.05.001.0361.028\0d\6575.55.251.0341.028\0d\8088.54.251.0321.027\0d\100114.07.001.0321.026\0d\125140.07.501.0281.023\0d\150165.07.501.0281.023\0d\说明：W=C*[0.02466*(D-S)*S] \0d\ W--镀锌管每米重量：kg/m\0d\ C--镀锌管比黑铁管增加的重量系数\0d\ D--黑铁管的外径\0d\ S--黑铁管的壁厚\0d\\0d\W=0.02466*S*(公称外径-S)\0d\镀锌钢管每米重量=0.02466壁厚（外径-壁厚）X1.06\0d\镀锌管也是钢材，表面度了一层薄薄得锌，密度7.85kg/cm3\0d\\0d\钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中：π = 3.14 L=钢管长度 钢铁比重取7.8 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 尺寸单位取米（M）,则计算的重量结果为公斤（Kg） \0d\钢的密度为： 7.85g/cm3 \0d\钢材理论重量计算 \0d\钢材理论重量计算的计量单位为公斤（ kg ）。其基本公式为： \0d\W（重量，kg ）=F(断面积 mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000 \0d\各种钢材理论重量计算公式如下： \0d\名称（单位） \0d\计算公式 符号使用性能 计算举例 \0d\圆钢 盘条（kg/m） \0d\W= 0.006165 ×d×d \0d\d = 直径mm \0d\直径100 mm 的圆钢，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \0d\螺纹钢（kg/m） \0d\W= 0.00617 ×d×d \0d\d= 断面直径mm \0d\断面直径为12 mm 的螺纹钢，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \0d\方钢（kg/m） \0d\W= 0.00785 ×a ×a \0d\a= 边宽mm \0d\边宽20 mm 的方钢，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \0d\扁钢 \0d\（kg/m） \0d\W= 0.00785 ×b ×d \0d\b= 边宽mm \0d\d= 厚mm \0d\边宽40 mm ，厚5mm 的扁钢，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \0d\六角钢 \0d\（kg/m） \0d\W= 0.006798 ×s×s \0d\s= 对边距离mm \0d\对边距离50 mm 的六角钢，求每m 重量。每m 重量= 0.006798 ×502=17kg \0d\八角钢 \0d\（kg/m） \0d\W= 0.0065 ×s ×s \0d\s= 对边距离mm \0d\对边距离80 mm 的八角钢，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \0d\等边角钢 \0d\（kg/m） \0d\= 0.00785 ×[d （2b _ d ）+0.215 （R2 _ 2r 2 ）] \0d\b= 边宽 \0d\d= 边厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（2 ×20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.15kg \0d\不等边角钢 \0d\（kg/m） \0d\W= 0.00785 ×[d （B+b _ d ）+0.215 （R2 _ 2 r 2 ）] \0d\B= 长边宽 \0d\b= 短边宽 \0d\d= 边厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ，r 为1.2 ，则每m 重量= 0.00785 ×[4 ×（30+20 _ 4 ）+0.215 ×（3.52 _ 2 ×1.2 2 ）]=1.46kg\0d\槽钢 \0d\（kg/m） \0d\W=0.00785 ×[hd+2t （b _ d ）+0.349 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿长 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ，R 为8 ，r 为4 ，则每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 _ 5 ）+0.349 ×（82_4 2 ）]=8.04kg \0d\工字钢（kg/m） \0d\W= 0.00785 ×[hd+2t （b _ d ）+0.615 （R2 _ r 2 ）] \0d\h= 高 \0d\b= 腿长 \0d\d= 腰厚 \0d\t= 平均腿厚 \0d\R= 内弧半径 \0d\r= 端弧半径 \0d\求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ，R 为10 ，r 为5 ，则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 _10 ）+0.615 ×（102 _5 2 ）]=42.03kg \0d\钢板（kg/m2） \0d\W= 7.85 ×d \0d\d= 厚 \0d\厚度 4mm 的钢板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \0d\钢管（包括无缝钢管以及焊接钢管（kg/m） \0d\W= 0.02466 ×S （D _ S ） \0d\D= 外径 \0d\S= 壁厚 \0d\外径为60 mm 壁厚4mm 的无缝钢管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 _4 ）=5.52kg

好了，关于“不锈钢钢管外径壁厚对照表/a”的话题就讲到这里了。希望大家能够对“不锈钢钢管外径壁厚对照表/a”有更深入的了解，并且从我的回答中得到一些启示。
