不锈钢管外径尺寸对照表

好久不见了，今天我想和大家探究一下关于“不锈钢钢管外径对照表/a”的话题。你对这个领域还不太熟悉，这篇文章就是为你准备的，让一起来探索其中的奥秘吧。

文章目录列表:

管径尺寸对照表

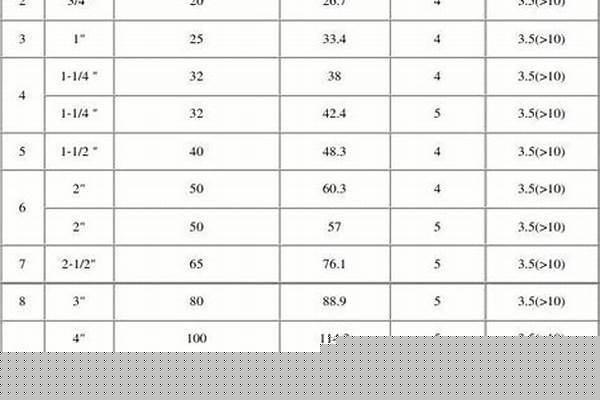

管径尺寸对照表如下图：

表中DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径×壁厚。例如ф60.5×3.8。

扩展资料：

常用金属材料为混凝土以及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉以及壁厚的情况下也可以使用De来标注。

百度百科-管径

钢管公称直径与外径对照是怎样的？

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

不锈钢管的规格表

无缝钢管公称直径与外径对照表如下图：

一般的无缝钢管的生产工艺可以分为冷轧与热轧两种，外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小．但是表面看起来比厚壁无缝钢管更加明亮．表面没有太多的粗糙，口径也没有太多的毛刺。

冷轧管的公称直径为200 mm，热轧管的公称直径为600 mm。

扩展资料：

1 、范围本标准规定了DN（公称尺寸）的定义和系列。本标准适用于使用 DN 标识的相关标准中规定的管道元件。注：也可以使用与本标准不同的其他标识尺寸，例如螺纹、压配、承插焊或对接焊的管道元件，可用NPS（公称管子尺寸）、OD（外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。

2、 定义DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN 和后跟无因次的整数数字组成.这个数字与端部连接件的孔径或外径（用mm 表示）等特征尺寸直接相关。

注 1：除在相关标准中另有规定，字母DN 后面的数字不代表测量值，也不能用于计算目的。注 2：采用DN标识系统的那些标准，应给出DN 与管道元件的尺寸的关系，例如DN/OD 或DN/ID。

国标304不锈钢厚壁管道，管径对应壁厚是多少？

规格 数量 规格 数量 规格 数量 6-12×1.5-2.5 18 73×4-4.5-5-6-7-8-9-10-12-15 50 219×30-40 65 14×1.5-2.5-3 20 76×4-4.5-5-6-7-8-9-10-12-14 60 245×8-10-14-17-20-22 105 16×1.5-2.5-4 30 83×4.5-5-10 30 245×25-28-30-34-40 84 18×2.3-4-5 20 89×4.5-8-10 40 273×7-9-12-15-18-20-25 100 20×2.5-3-5 17 95×4.5-6-8 50 273×30-35-38-40 50 24×2.5-3-4-5-6 25 102×4.5-5-6-10-12-14-16-20 80 299×8-12-16-20-24-28 60 25×2.5-3-4-5-6 28 108×4.5-5-14-18-20-22 75 299×30-32-36-38-40 70 28×3-3.5-4-5-6 30 114×4.5-5-6-7-8-10-12-14-18-20 100 325×8-12-14-18-38 120 32×3.5-4-5-6-8 40 121×4.5-5-6-7-8-10-12-14-16-20 102 325×28-32-34-38 75 34×4-5-6-8 35 127×4.5-5-6-7-8-10-12-14-16-20 95 351×10-16-20-25-40 120 36×3.5-5-6-8 30 133×4.5-6-8-12-14-16-18-20-25-30 120 355×6-18-20-25-30-40 45 38×4-5-6-7-8-9-10 33 140×5-6-7-8-9 50 377×8-12-15-20-24-28 128 39×3.5-5-8-10 30 146×4.5-6-8 60 377×30-37-40 60 42×3.5-4-5-6-7-8-9-10 35 152×4.5-6- 60 402×10-20-25-30-35 70 45×3.5-4-5-6-7-8-9 40 159×4.5-6-10-12-14 80 406×10 110 48×3.5-4-5-6-7-8-9-10 24 159×16-18 30 426×10 97 51×3.5-4-5-6-7-8-9-10 60 168×8-25-30-35 130 450×10-20-25-34-40 108 56×3.5-4-5-6-7-8-9-10 58 180×8-12-16-25-30 105 480×25-30-40 95 57×3.5-5-6-7-8-9-10-12 50 180×32-34-38-40 102 500×10-34-40-45 100 60×3.5-4.5-5-6-7-8-9-12-14 60 194×6-8-25-30-40 140 510×10-25-34-40-45 110 63×3.5-4.5-5-6-7-8-9-10-12-14 40 203×6-7-10-15-20-25-30 90 530×20-30-40 140 68×4-4.5-5-6-7-8-9-10-12-14-16 35 203×32-36-40 70 560-720*6-10-24-45 70×4-4.5-5-6-7-8-9-10-12-15-16 40 219×6-8-12-16-18-20-25 110 产品描述：该产品具有较高的加工性能，重量可以比铜管降低60%，价格也比铜管低，可作为铜管替代品。

使用范围：空调行业 产品描述：这种不锈钢在尿素-氨基甲酸盐溶液中具有良好的耐蚀性，在氯化物环境中拥有很高的抗应力腐蚀开裂能力。该双相不锈钢机械性能优异，可应用于安全性要求较高的厂房建设。

使用范围：化工业，建筑业。

钢管尺寸以及允许偏差 偏差等级 标准化外径允许偏差 D1 ±1.5%，最小±0.75 mm D2 ±1.0%。最小±0.50 mm D3 ±0.75%．最小±0.30 mm D4 ±0.50%。最小±0.10 mm

不锈钢管规格表

国家标准GB/T14976-2012，304不锈钢厚壁管道的管径对应壁厚如下表所示：

管径 壁厚

6mm 1.0mm、1.5mm、2.0mm

8mm 1.0mm、1.5mm、2.0mm

10mm 1.0mm、1.5mm、2.0mm、2.5mm

12mm 1.0mm、1.5mm、2.0mm、2.5mm

14mm 1.0mm、1.5mm、2.0mm、2.5mm

16mm 1.0mm、1.5mm、2.0mm、2.5mm、3.0mm

18mm 1.0mm、1.5mm、2.0mm、2.5mm、3.0mm

20mm 1.0mm、1.5mm、2.0mm、2.5mm、3.0mm

22mm 1.5mm、2.0mm、2.5mm、3.0mm

25mm 1.5mm、2.0mm、2.5mm、3.0mm

28mm 1.5mm、2.0mm、2.5mm、3.0mm

32mm 1.5mm、2.0mm、2.5mm、3.0mm

35mm 1.5mm、2.0mm、2.5mm、3.0mm

38mm 1.5mm、2.0mm、2.5mm、3.0mm

40mm 1.5mm、2.0mm、2.5mm、3.0mm

45mm 1.5mm、2.0mm、2.5mm、3.0mm

50mm 1.5mm、2.0mm、2.5mm、3.0mm

55mm 2.0mm、2.5mm、3.0mm

60mm 2.0mm、2.5mm、3.0mm

需要特别注意的是，此为标准管径对应壁厚范围，在实际使用过程中还需结合具体的工艺和使用要求进行筛选挑选。

不锈钢管规格尺寸表有吗？

不锈钢管执行标准：GB/T14976-2012流体输送用不锈钢无缝钢管（替代GB/T14976-2002替代GB/T14976-1994替代GB2270-1980）。

GB/T14975-2012 结构用不锈钢无缝钢管 （替代GB/T14975-2002）GB13296-2013 锅炉管、热交换器用不锈钢管。具体部分规格表如下：

扩展资料：

不锈钢管耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀，实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。

由于两者在化学成分上的差异，前者不耐化学介质腐蚀，而后者则一般均具有不锈性。不锈钢的耐蚀性主要是看钢中所含的合金元素。

百度百科-不锈钢管

不锈钢方管有50X50、80X80、100X100、120X120、10X10、1515、19X19、22X22、25X25、30X30，厚度:0.4～8.0mm

不锈钢管圆管规格表: Φ3Φ4Φ5Φ6Φ7Φ8Φ9Φ9.5Φ10Φ12.7Φ15.9Φ19.1Φ22.2Φ25.4Φ31.8Φ38.1Φ42.16Φ50.8Φ63.5Φ76.2Φ88.9Φ101.6Φ108Φ114.3Φ127Φ133Φ141Φ159Φ168Φ219Φ273Φ323.85,厚度:0.1～8.0mm;

不锈钢矩形管规格表:10×20?10×25?10×30?10×40?10×50?10×60 10×70?10×80?10×90?10×100?11×35?12.7×25.4?13×25?15×25?15×30?15×35?15×40?15×50?15×60?15×65?15×70 15×80?15×90?15×100?16×32?20×30?20×40?20×50?20×60 15×80?15×90?15×100?16×32?20×30?20×40?20×50?20×60? 厚度:0.4～10mm

扩展资料：

不锈钢管应用需求

汽车工业

用到不锈钢的主要是排气系统，占汽车不锈钢总用量的1/2，80%为铁素体不锈钢。汽车发动机产生的废气通过废气进气管、前管、软管、转换器、中心管最后从消声器中流出。排气系统常用钢种有409L，436L等。汽车消声器主要使用不锈钢焊管。

石化工业包括化肥工业

对不锈钢管的需求量极大，该行业主要使用不锈钢无缝管，具体使用范围为：炉管、物料输送管、热交换器管等。

水和煤气等流体输送

不锈钢管道以及其输水设备，是当今世界进的基础性净水材料，其防腐蚀性能强，铸铁管、碳钢管、塑料管等，都无法与其相比。

设备制造和维修

年消耗不锈钢管20000吨。这类行业主要采用卫生或者抗菌级不锈钢管。采用进口SUS304、316L的卫生无缝管，可使其能够满足食品、生物制药领域各种介质的特殊要求。

百度百科-不锈钢管
