好久不见，今天我想和大家探究一下关于“不锈钢管管径壁厚对照表/a”的话题。你对这个领域还不太熟悉，这篇文章就是为你准备的，让一起来了解一下吧。

文章目录列表:

不锈钢无缝管规格表谁有？

不锈钢无缝管规格表如下

不锈钢无缝管是一种具有中空截面、周边没有接缝的长条钢材。该产品的壁厚越厚，它就越具有经济性和实用性，壁厚越薄，它的加工成本就会大幅度的上升。

该产品的工艺决定它的局限性能，一般无缝钢管精度低：壁厚不均匀、管内外表光亮度低、定尺成本高，且内外表还有麻点、黑点不易去除；它的检测以及整形必须离线处理。它在高压、高强度、机械结构用材方面体现了它的优越性。

种类

按轧制分热轧、热挤压和冷拔(轧)不锈钢管。

按不锈钢金相组织不同分半铁素体半马氏体系不锈钢无缝管、马氏体不锈钢无缝管、奥氏体系不锈钢无缝管、奥氏体-铁素铁系不锈钢无缝管等。

规格以及外观质量

A、按GB14975-2002《不锈钢无缝钢管》规定，钢管一般来说长度(不定尺)热轧钢管1.5～10m，热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

B、热轧(热挤压)钢管的直径54～480mm共45种；壁厚4.5～45mm共36种。冷拔(轧)钢管的直径6～200mm共65种；壁厚0.5～21mm共39种。

C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在，这些缺陷应完全清除掉(供机械加工用管除外)，清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。

D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%，深度不大于0.5mm；冷拔(轧)钢管不大于公称壁厚的4%，深度不大于0.3mm。

E、钢管两端应切成直角，并清除毛刺。

不锈钢无缝管的制造工艺

1.热轧（挤压无缝钢管）：圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库

轧制无缝管的原料是圆管坯，圆管胚要经过切割机的切割加工成长度约为1米的坯料，并经传送带送到熔炉内加热。钢坯被送入熔炉内加热，温度大约为1200摄氏度。燃料为氢气或乙炔。炉内温度控制是关键性的问题.圆管坯出炉后要经过压力穿孔机进行穿空。一般较常见的穿孔机是锥形辊穿孔机，这种穿孔机生产效率高，产品质量好，穿孔扩径量大，可穿多种钢种。穿孔后，圆管坯就先后被三辊斜轧、连轧或挤压。挤压后要脱管定径。定径机通过锥形钻头高速旋转入钢胚打孔，形成钢管。钢管内径由定径机钻头的外径长度来确定。钢管经定径后，进入冷却塔中，通过喷水冷却，钢管经冷却后，就要被矫直。钢管经矫直后由传送带送至金属探伤机（或水压实验）进行内部探伤。若钢管内部有裂纹，气泡等问题，将被探测出。钢管质检后还要通过严格的手工挑选。钢管质检后，用油漆喷上编号、规格、生产批号等。并由吊车吊入仓库中。

2.冷拔（轧）无缝钢管：圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库。

冷拔（轧）无缝钢管的轧制较热轧（挤压无缝钢管）复杂。它们的生产工艺流程前三步基本相同。不同之处从第四个步骤开始，圆管坯经打空后，要打头，退火。退火后要用专门的酸性液体进行酸洗。酸洗后，涂油。然后紧接着是经过多道次冷拔（冷轧）再坯管，专门的热处理。热处理后，就要被矫直。

不锈钢管规格表

管径尺寸对照表如下图：

表中DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径×壁厚。例如ф60.5×3.8。

扩展资料：

常用金属材料为混凝土以及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉以及壁厚的情况下也可以使用De来标注。

百度百科-管径

管径尺寸对照表

不锈钢管执行标准：GB/T14976-2012流体输送用不锈钢无缝钢管（替代GB/T14976-2002替代GB/T14976-1994替代GB2270-1980）。

GB/T14975-2012 结构用不锈钢无缝钢管 （替代GB/T14975-2002）GB13296-2013 锅炉管、热交换器用不锈钢管。具体部分规格表如下：

扩展资料：

不锈钢管耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀，实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。

由于两者在化学成分上的差异，前者不耐化学介质腐蚀，而后者则一般均具有不锈性。不锈钢的耐蚀性主要是看钢中所含的合金元素。

百度百科-不锈钢管

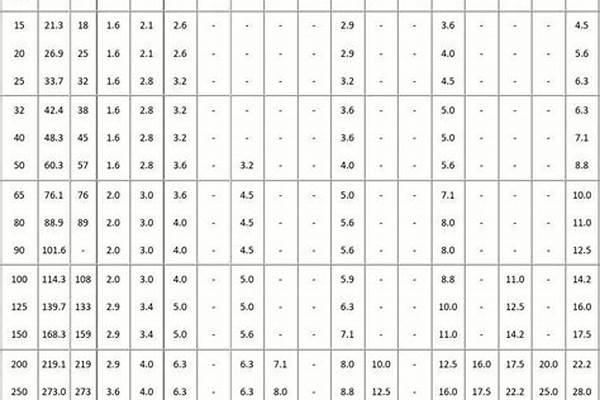

无缝钢管压力壁厚对照表

管径尺寸对照表如下图：

表中DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径×壁厚。例如ф60.5×3.8。

扩展资料：

常用金属材料为混凝土以及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉以及壁厚的情况下也可以使用De来标注。

百度百科-管径

不锈钢管规格表 不锈钢管执行标准

1.表许验船师使用碳钢无缝钢管，适用材料GB8163流体输送用无缝钢管，GB3087中低压锅炉用无缝钢管，GB6479化肥设备用无缝钢管，GB9948石油20#中开裂用无缝钢管；SS1代表不锈钢无缝钢管，适用于GB14976《流体输送用不锈钢无缝钢管》中的304L(00Cr19Ni10)和316L(00C17Ni14Mo2)。SS2代表不锈钢无缝钢管，适用于GB14976《流体输送用不锈钢无缝钢管》中的304(0Cr18Ni9)和316(0c17ni12mo2)；2.表中无缝钢管壁厚适用温度范围为-20~+150℃，碳钢腐蚀裕度为2.0mm，不锈钢无缝钢管腐蚀裕度为0。挑选时注意相关规范和要求。3.无缝钢管的标准采用GB17395-2008《无缝钢管尺寸、形状、重量以及允许偏差》。4.本表计算依据为GB/T20801.1-2006《压力管道用工业管道》5.class是美国无缝钢管的压力等级，换算成MPa:Class150相当于美国压力等级2.0Mpa300、5.0Mpa400、6.8Mpa600、11.0Mpa900。/feed/86d6277f9e2f0708eb8594eede9e2b92ab01f2a6.jpeg@f_auto?token=42833a007131d89383c130041bf3afa7

不锈钢管是一种中空的长条钢材，大量用作输送流体的管道，如石油、天燃气、水、煤气、蒸气等，在搞弯、抗扭强度相重量较轻，所以也广泛用于制造机械零件和工程结构。也常用作生产各种常规武器、枪管、炮弹等。今天小编为大家一下不锈钢管规格表以以及不锈钢管执行标准。

一、不锈钢管规格表

　　二、不锈钢管材质

201(1Cr17Mn6Ni5N)

202(1Cr18Mn8Ni5N)

301(1Cr17Ni7)

302(1Cr18Ni)

304(0Cr18Ni9)、SS304、TP304

304L(00Cr19Ni10)、SS304L、TP304L

321(1Cr18Ni9Ti)、SS321、TP321

316(0Cr17Ni12Mo2)、SS316、TP316

316L(0Cr17Ni14Mo2)、SS316L、TP316L

310S(0Cr25N20)、SS310S、TP310S

三、不锈钢管执行标准

GB2270-80?不锈钢无缝钢管

GB/T14976-94?流体输送用不锈钢无缝钢管

GB/T14975-94?结构用不锈钢无缝钢管

GB13296-91?锅炉、热交换器用不锈钢无缝钢管

(GJB2608-96)(YB676-73)航空用结构钢厚壁无缝钢管

(GJB2296-95)(YB678-71)航空用不锈无缝钢管

(YB/T679-97)(YB679-71)航空用18A空心铆钉薄壁无缝钢管

(GJB2609-96)(YB680-71)航空用结构薄壁无缝钢管

(YB/T681-97)(YB681-71)航空用导管20A薄壁无缝钢管

GB3090-82?不锈钢小直径钢管

GB5310-95?高压锅炉用无缝钢管

GB3087-82?低中压无缝钢管

GB3089-92?不锈耐酸极薄壁无缝钢管

GB9948-88?石油裂化无缝钢管

ASTM?A213?锅炉、热交换器用铁素体和奥氏体合金钢无缝钢管

ASTM?A269?一般用途奥氏体不锈钢无缝钢管和焊接钢管

ASTM?A312?奥氏体不锈钢无缝钢管焊接钢管焊接钢管

ASTM?A450?碳素钢,铁素体和奥氏体合金钢管的一般要求

ASTM?A530?专门用途的铁素钢和合金钢的一般要求

ASTM?A789?一般要求碳素体奥氏体不锈钢无缝钢管和焊接钢管

JIS?G3456-88?机械结构用不锈钢管

JIS?G3448-88?普通管道用不锈钢管

JIS?G3459-88?管道用不锈钢管

JIS?G3463-88?锅炉、热交换器用不锈钢管

Q/HYAD?101-91?化工用无缝长钢管

(0Cr18NI11T)?Q/HYAD?103-91?00Cr18Ni5MO3Si2双相不锈钢无缝钢管

就是小编为大家的不锈钢管规格表以以及不锈钢管执行标准，希望能够帮助到您。更多关于不锈钢管规格表的信息，请继续关注土巴兔学装修。

土巴兔在线免费为大家提供“各家装修报价、1-4家本地装修公司、3套装修设计方案”，还有装修避坑攻略！点击此链接：/yezhu/zbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免费领取哦~

好了，今天关于“不锈钢管管径壁厚对照表/a”的话题就讲到这里了。希望大家能够对“不锈钢管管径壁厚对照表/a”有更深入的认识，并且从我的回答中得到一些帮助。
