不锈钢管子的直径尺寸对照表

不锈钢管子的直径尺寸对照表/a_不锈钢管子的直径尺寸对照表

感谢大家提供这个不锈钢管子的直径尺寸对照表/a问题，让我有机会和大家交流和分享。我将自己的理解和学习，为每个问题提供清晰而有条理的回答。

文章目录列表:

1.水管的规格尺寸对照表
2.钢管公称直径与外径对照是怎样的？
3.无缝钢管公称直径与外径对照表？
4.管径尺寸对照表
5.钢管的公称直径与外径对照是怎样的？

水管的规格尺寸对照表

水管规格尺寸对照表如下：

1、4分管：外径为20mm，内径为15mm，对应DN15（4分管）的管道。

2、6分管：外径为25mm，内径为20mm，对应DN20（6分管）的管道。

3、1寸管：外径为32mm，内径为25mm，对应DN25（1寸）的管道。

4、2寸管：外径为60mm，内径为50mm，对应DN50（2寸）的管道。

5、3寸管：外径为88mm，内径为75mm，对应DN80（3寸）的管道。

6、4寸管：外径为114mm，内径为90mm，对应DN100（4寸）的管道。

7、5寸管：外径为127mm，内径为108mm，对应DN125（5寸）的管道。

8、6寸管：外径为152mm，内径为138mm，对应DN150（6寸）的管道。

9、8寸管：外径为203mm，内径为178mm，对应DN200（8寸）的管道。

10、10寸管：外径为254mm，内径为232mm，对应DN250（10寸）的管道。

钢管公称直径与外径对照是怎样的？

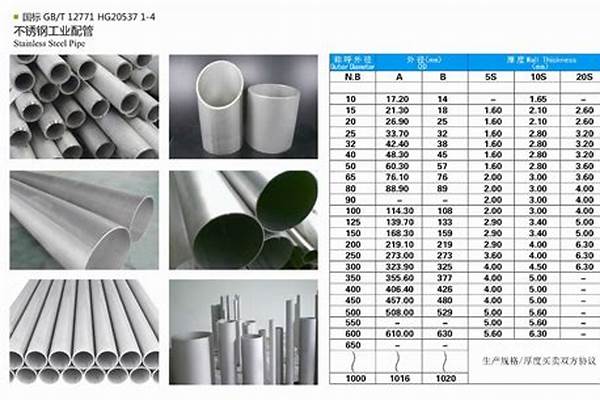

常用钢管规格表如图所示：

大外径系列，规格，DN-公称直径，Ф－外径，?

DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，

DN40—Ф45mm，DN50—Ф57mm，DN65—Ф76mm，DN80—Ф89mm，DN100—Ф108mm，

DN125—Ф133mm，DN150—Ф159mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф

245mm，DN250—Ф273mm，?DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，

DN450—Ф480mm。

公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

dn与无缝钢管dn以及inch的区别

dn:公称直径de:当量计算直径

inch:英寸，长度单位，1inch=25。4mm

dn(nominaldiameter)，nb(nominalbore)，od(outsidediameter)

例无缝钢管?dn钢管dn50，sch20，镀锌钢管nb2”，sch20

外径与dn，nb的关系如下：

------dn(mm)--------nb(inch)-------od(mm)

15--------------1/2--------------21.3

20--------------3/4--------------26.7

25--------------1----------------33.4

冷轧无缝管--------------11/4-----------42.2

40--------------11/2-----------48.3

50--------------2-----------60.3

65--------------dn/2-----------73.0

80--------------3-----------88.9

100--------------4------------114.3

125--------------5------------139.8

150--------------6------------168.3

200---------------8------------219.1

百度百科：钢管公称直径

无缝钢管公称直径与外径对照表？

无缝钢管公称直径与外径对照表如下图：

一般的无缝钢管的生产工艺可以分为冷轧与热轧两种，外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小．但是表面看起来比厚壁无缝钢管更加明亮．表面没有太多的粗糙，口径也没有太多的毛刺。

冷轧管的公称直径为200 mm，热轧管的公称直径为600 mm。

扩展资料：

1 、范围本标准规定了DN（公称尺寸）的定义和系列。本标准适用于使用 DN 标识的相关标准中规定的管道元件。注：也可以使用与本标准不同的其他标识尺寸，例如螺纹、压配、承插焊或对接焊的管道元件，可用NPS（公称管子尺寸）、OD（外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。

2、 定义DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN 和后跟无因次的整数数字组成.这个数字与端部连接件的孔径或外径（用mm 表示）等特征尺寸直接相关。

注 1：除在相关标准中另有规定，字母DN 后面的数字不代表测量值，也不能用于计算目的。注 2：采用DN标识系统的那些标准，应给出DN 与管道元件的尺寸的关系，例如DN/OD 或DN/ID。

百度百科——钢管公称直径

管径尺寸对照表

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外径108，它的公称直径是100；再φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：

规格：DN-公称直径 ?Ф－外径

1、大外径系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外径系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

扩展资料：

管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等。

例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。

在设计图纸中所以要用公称直径，目的是为了公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

百度百科—公称直径

钢管的公称直径与外径对照是怎样的？

管径尺寸对照表如下图：

表中DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

表中Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。、ISO 和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示为管外径×壁厚。例如ф60.5×3.8。

扩展资料：

常用金属材料为混凝土以及其他预制或是现场浇筑的材料，管壁较厚，此时就不能取外径和内径的平均作为管径值，此种情况，需要注明内径外径，不能模糊称为管径。

水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉以及壁厚的情况下也可以使用De来标注。

百度百科-管径

无缝钢管公称直径与外径对照表如下图：

一般的无缝钢管的生产工艺可以分为冷轧与热轧两种，外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小。但是表面看起来比厚壁无缝钢管更加明亮。表面没有太多的粗糙，口径也没有太多的毛刺。

冷轧管的公称直径为200 mm，热轧管的公称直径为600 mm。

扩展资料：

1、公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。

公称通径用字母“DN”后面紧跟一个数字标志。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之和的平均值当作管径称呼。

2、为了使钢管、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，使用性能同有缝管。

百度百科-钢管公称直径

好了，今天就此结束对“不锈钢管子的直径尺寸对照表/a”的讲解。希望您已经对这个主题有了更深入的认识和理解。您有任何问题或需要进一步的信息，请随时告诉我，我将竭诚为您服务。
