不锈钢拉丝会生锈吗

不锈钢拉丝会生锈吗/a的问题，我有些许经验和知识储备。希望我的回答能够为您提供一些启示和帮助。

文章目录列表:

不锈钢会生锈吗

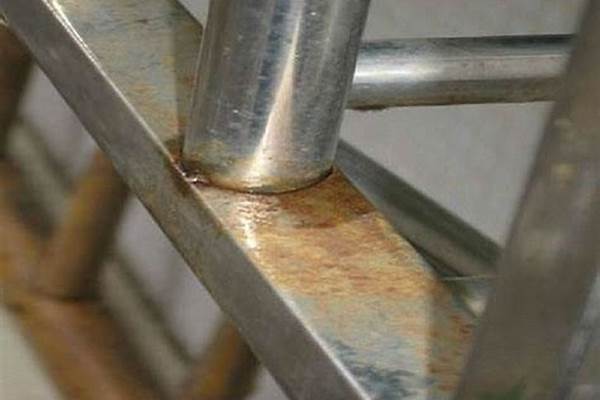

不锈钢并非绝对的不生锈，在某些条件下，不锈钢还是会生锈的。：不锈钢若是长时间位于潮湿环境，就非常容易生锈。还有就是不锈钢沾上了蔬果汁，不锈钢表面也容易生锈。为此，要想让不锈钢不生锈，必须经常清理，并且保持不锈钢表面的干燥。

按照相关部门调查显示：市场上百分之六十五的不锈钢均属不合格制品。不锈钢之所以不会生锈，是由于在生产过程中加入了镍、铬、钼等元素，这些金属的价格很高。

也不排除部分厂家会故意降低此元素的含量，从而导致不锈钢的防锈功能大幅减弱。

不同牌号的不锈钢性能：

1、201、202不锈钢：由于利用了锰来代替镍，耐腐蚀性差。这些不锈钢在我国被大范围的使用，主要是由于价格相对便宜。

2、301不锈钢：具备优良的冷加工性能，并且在耐磨和耐劳强度远远超过了304。尽管310在空气中的耐腐蚀性不错，但是在酸碱、盐 等环境中的耐腐蚀较弱。

3、304不锈钢：是我国公认的食品级制品。优质的304，在正常使用的情况下绝不会生锈。304是目前被仿冒最多的不锈钢牌号。

4、316不锈钢：跟304相比，更具有的耐高温和抗腐蚀性。在相同强度下 ，316可以比304更薄、更轻。

不锈钢会生锈吗？

楼主不知道吗？莫戈金属告诉您

1、规格：常用的不锈钢板材分为201和304两种型号，实际是是成分不同，304质量好一些，但价格贵，201差一些。304为进口不锈钢板,201为国产不锈钢板。

2、201组成为17cr-4.5ni-6mn-n，是节ni钢种，301钢的替代钢。经冷加工后具有磁性，用于铁路车辆。

3、304组成为18cr-9ni，是得到最经常使用的不锈钢、耐热钢。用于食品生产设备、昔通化工设备、核能等。

4、201是含锰较高,表面很亮带有暗黑的亮,含锰较高容易生锈。304含铬较多,表面呈现哑光,不生锈.两种放在一起就有比较了。最重要的就是耐腐蚀性能不同,201的耐腐蚀性能很差,所以价格就要便宜很多.又因为201含镍低，所以价格比304的低，于是耐腐蚀性能就不如304的了。

5、201与304之间的区别就是含镍的问题。而且304的价格现在都比较贵，但304的话起码可以保证在使用过程中不会生锈。（可用不锈钢药水做实验）

6、不锈钢不易生锈是因为在钢体表面形成富铬氧化物可保护钢体,201料属于高锰不锈钢较304硬度大，高碳低镍.

7、成分不同(主要从含碳，含锰，含镍，含铬几方面来区分201与304的不锈钢)

钢号

碳(c)

硅(si)

锰(mn)

磷(p)

硫(s)

铬(cr)

镍(ni)

钼(mo)

铜(cu)

aisi(304)

≤0.08

≤1.00

≤2.00

≤0.045

≤0.03

18-20

8-10

aisi(201)

≤0.15

≤1.00

5.5-7.5

≤0.05

≤0.03

16-18

3.5-5.5

不锈钢生锈吗?

当然这样的说法有的道理，现在不良厂家到处都是，但这中说法并不完整，其时不锈钢也要生锈。生锈主要是铁元素与空气中的氧气或二氧化碳溶解于水中，产生氧化或电解的反应，形成氧化铁、氢氧化铁、碱式碳酸铁等成分的过程。不锈钢是在一般碳素钢中添加含量的铬元素冶炼制成的。不锈钢之所以具有不锈性，关键是由于钢中含有铬这种元素。铬在腐蚀介质的作用下，钢件表面生成一层坚固致密的氧化物膜，称作“钝化膜”。这层膜使金属与外界的介质隔离，阻止金属被进一步腐蚀。并且还有自我修复的能力，一旦遭到破坏，钢中的铬会与介质中的氧重新生成钝化膜，继续起保护作用。不锈钢的不锈性，还与使用环境有关，不同的环境，要使用含铬量不同的不锈钢。含铬量的高低是决定不锈钢性能的根本。据悉欧美等国标准规定铬含量不能小于10.5%，日本规定是11%，我国为12%。

不锈钢只是对生锈这种现象有阻止的功效，但不能完全防止，不锈钢在的条件下也会生锈的。不锈钢具有抵抗大气氧化的能力（即不锈性），同时也具有在含酸、碱、盐的介质中抵抗腐蚀的能力（即耐蚀性）。但其抗腐蚀能力的大小是随其钢质本身化学组成、加互状态、使用条件以及环境介质类型而改变的。如304钢管，在干燥清洁的大气中，有绝对优良的抗锈蚀能力，但将它移到海滨地区，在含有大量盐份的海雾中，很快就会生锈了；而316钢管则表现良好。不是任何一种不锈钢，在任何环境下都能耐腐蚀, 不生锈的。不锈钢是靠其表面形成的一层极薄而坚固细密的稳定的富铬氧化膜（防护膜），防止氧原子的继续渗入、继续氧化，而获得抗锈蚀的能力。一旦有某种原因，这种薄膜遭到了不断地破坏，空气或液体中氧原 子就会不断渗入或金属中铁原子不断地析离出来，形成疏松的氧化铁，金属表面也就受到不断地锈蚀。这种表面膜受到破坏的形式很多，日常生 活中多见的有如下几种：1、不锈钢表面存积着含有其他金属元素的粉尘或异类金属颗粒的附着物，在潮湿的空气中，附着物与不锈钢间的冷凝水，将二者连成一个微电池，引发了电化学反应，保护膜受到破坏，称之谓电化学腐蚀；2、不锈钢表面粘附有机物汁液（如瓜菜、面汤、痰等），在有水氧情况下，构成有机酸，长时间则有机酸对金属表面的腐蚀；3、不锈钢表面粘附含有酸、碱、盐类物质（如装修墙壁的碱水、石 灰水喷溅），引起局部腐蚀；4、在有污染的空气中（如含有大量硫化物、氧化碳、氧化氮的大气 ），遇冷凝水，形成、硝酸、醋酸液点，引起化学腐蚀。情况均可造成不锈钢表面防护膜的破坏引发锈蚀。为确保金属表面光亮，不被锈蚀，建议： 1、必须经常对装饰不锈钢表面进行清洁擦洗，去除附着物，消除引发修饰的外界；2、海滨地区要使用316材质不锈钢，316材质能抵抗海水腐蚀；3、市场上有些不锈钢管化学成分不能符合相应国家标准，达不到304 材质要求。也会引起生锈，这就需要用户认真挑选有信誉厂家的产品。

不锈钢的耐蚀性能：金属的腐蚀，按机理可分为特理腐蚀、化学腐蚀与电化学腐蚀三种。生活实际、工程实际中的金属腐蚀，绝大多数都属于电化学腐蚀。应力腐蚀开裂（SCC）：是指承受应力的合金在腐蚀性环境中由于烈纹的扩展而互生失效的一种通用术语。应力腐蚀开裂具有脆性断口形貌，但它也可能发生于韧性高的材料中。发生应力腐蚀开裂的必要条件是要有拉应力（不论是残余应力还是外加应力，或者两者兼而有之）和特定的腐蚀介质存在。型纹的形成和扩展大致与拉应力方向垂直。这个导致应力腐蚀开裂的应力值，要比没有腐蚀介质存在时材料断裂所需要的应力值小得多。在微观上，穿过晶粒的裂纹称为穿晶裂纹，而沿晶界扩图的裂纹称为沿晶裂纹，当应力腐蚀开裂扩展至其一深度时（此处，承受载荷的材料断面上的应力达到它在空气中的断裂应力），则材料就按正常的裂纹（在韧性材料中，一般来说是通过显微缺陷的聚合）而断开。由于应力腐蚀开裂而失效的零件的断面，将包含有应力腐蚀开裂的特征区域以以及与已微缺陷的聚合相联系的“韧窝”区域。点腐蚀：点腐蚀是指在金属材料表面大部分不腐蚀或腐蚀轻微而分散发生高度的局部腐蚀，常见蚀点的尺寸小于1.00mm，深度往往大于表面孔径，轻者有较浅的蚀坑，严重的甚至形成穿孔。晶间腐蚀：晶粒间界是结晶学取向不同的晶粒间紊乱错合的界城，它们是钢中各种溶质元素偏析或金属化合物（如碳化物和δ相）沉淀析出的有利区城。在某些腐蚀介质中，晶粒间界可能先行被腐蚀乃是不足为奇的。这种类型的腐蚀被称为晶间腐蚀，大多数的金属和合金在特定的腐蚀介质中都可能呈现晶间腐蚀。晶间腐蚀是一种有挑选性的腐蚀破坏，它与一般挑选性腐蚀不同之处在于，腐蚀的局部性是显微尺度的，而宏观上不是局部的。缝隙腐蚀：是指在金属构件缝隙处发生斑点状或溃疡形的宏观蚀坑，是局部腐蚀的一种形式，它可能发全于溶液停滞的缝隙之中或屏蔽的表面内。这样的缝隙可以在金属与金属或金属与非金属的接合处形成，在与铆钉、螺栓、垫片、阀座、松动的表面沉积物以以及海生物相接烛之处形成。全面腐蚀：是用来描述在整个合金表面上以比较均勺的方式所发生的腐蚀现象的术语。当发生全面腐蚀时，村料由于腐蚀而逐渐变薄，甚至材料腐蚀失效。不锈钢在强酸和强碱中可能呈现全面腐蚀。全面腐蚀所引起的失效问题并不怎么令人担心，因为，这种腐蚀一般来说可以通过简单的浸泡试验或查阅腐蚀方面的文献资料而预测它。均匀腐蚀：是指接触腐蚀介质的金属表面全部产生腐蚀的现象。不同的使用情况对耐蚀提出不同的指标要求，一般可分为两大类：1、不锈钢 指在大气以及弱腐蚀介质中耐蚀的钢。腐蚀速率小于0.01mm/年的，认为是完全耐蚀；腐蚀速率小于0.1mm/年的，认为是耐蚀的。 2、耐蚀钢 指在各种强烈腐蚀介质中能耐蚀的钢。

各种不锈钢的耐腐蚀性能 304 是一种通用性的不锈钢，它广泛地用于要求良好性能（耐腐蚀和成型性）的设备和机件。301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。 302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。 302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。 303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。 304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。 304N 是一种含氮的不锈钢，加氮是为了提高钢的强度。 305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。308 不锈钢用于焊条。309、310、314以及330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。330不锈钢有着特别高的抗渗碳能力和抗热震性． 316和317 型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以以及合硫量较高的易切削不锈钢316F。 321、347以及348 是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。

不锈钢一般不会生锈。

不锈钢（Stainless Steel）GB/T20878-2007中定义是以不锈、耐蚀性为主要特性，且铬含量至少为10.5%，碳含量不超过1.2%的钢。

结构成分

不锈钢的耐蚀性随含碳量的增加而降低，大多数不锈钢的含碳量均较低，不超过1.2%，有些钢的ωc（含碳量）甚至低于0.03%（如00Cr12）。

不锈钢中的主要合金元素是Cr（铬），只有当Cr含量达到值时，钢材有耐蚀性。不锈钢一般Cr（铬）含量至少为10.5%。不锈钢中还含有Ni、Ti、Mn、N、Nb、Mo、Si、Cu等元素。

好了，今天关于“不锈钢拉丝会生锈吗/a”的话题就到这里了。希望大家通过我的对“不锈钢拉丝会生锈吗/a”有更全面、深入的认识，并且能够在今后的学习中更好地运用所学知识。
