1.焊接钢管壁的厚度对照表是什么?焊接钢管壁的厚度对照表是什么?
国标焊管以及镀锌管规格重量表(按GB/T3091—2001标准执行)
规格 外径mm 壁厚mm 最小壁厚mm 焊管(6米定尺) 镀锌管(6米定尺)
米重kg 根重kg 米重kg 根重kg
公称内径 英寸
DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14
DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56
DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32
DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36
DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60
DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64
DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21
DN80 3 88.9 4.0 8.38 50.28 8.88 53.28
DN100 4 114.3 4.0 10.88 65.28 11.53 69.18
DN125 5 140 4.5 15.04 90.24 15.942 98.65
DN150 6 168.3 4.5 18.18 109.08 19.27 115.62
DN200 8 219.1 6.0
(焊管)
31.53 189.18
DN200 8 219.1 6.5
(热镀锌) 36.12 216.72
镀锌钢管常用规格
公称口径 外径 壁厚 镀锌管壁黑铁管增加的重量系数
MM MM MM 普通钢管 加厚钢管
6 10.0 2 1.064 1.059
8 13.5 2.75 1.056 1.046
10 17.0 3.50 1.056 1.046
15 21.3 3.15 1.047 1.039
20 26.8 3.40 1.046 1.039
25 33.5 4.25 1.039 1.032
32 42.3 5.15 1.039 1.032
40 48.0 4.00 1.036 1.030
50 60.0 5.00 1.036 1.028
65 75.5 5.25 1.034 1.028
80 88.5 4.25 1.032 1.027
100 114.0 7.00 1.032 1.026
125 140.0 7.50 1.028 1.023
150 165.0 7.50 1.028 1.023
说明:W=C*[0.02466*(D-S)*S]
W--镀锌管每米重量:kg/m
C--镀锌管比黑铁管增加的重量系数
D--黑铁管的外径
S--黑铁管的壁厚
W=0.02466*S*(公称外径-S)
镀锌钢管每米重量=0.02466壁厚(外径-壁厚)X1.06
镀锌管也是钢材,表面度了一层薄薄得锌,密度7.85kg/cm3
钢管的重量=0.25×π×(外径平方-内径平方)×L×钢铁比重 其中:π = 3.14 L=钢管长度 钢铁比重取7.8 钢管的重量=0.25×3.14×(外径平方-内径平方)×L×7.8 * 尺寸单位取米(M),则计算的重量结果为公斤(Kg)
钢的密度为: 7.85g/cm3
钢材理论重量计算
钢材理论重量计算的计量单位为公斤( kg )。其基本公式为:
W(重量,kg )=F(断面积 mm2)×L(长度,m)×ρ(密度,g/cm3)×1/1000
各种钢材理论重量计算公式如下:
名称(单位)
计算公式 符号使用性能 计算举例
圆钢 盘条(kg/m)
W= 0.006165 ×d×d
d = 直径mm
直径100 mm 的圆钢,求每m 重量。每m 重量= 0.006165 ×1002=61.65kg
螺纹钢(kg/m)
W= 0.00617 ×d×d
d= 断面直径mm
断面直径为12 mm 的螺纹钢,求每m 重量。每m 重量=0.00617 ×12 2=0.89kg
方钢(kg/m)
W= 0.00785 ×a ×a
a= 边宽mm
边宽20 mm 的方钢,求每m 重量。每m 重量= 0.00785 ×202=3.14kg
扁钢
(kg/m)
W= 0.00785 ×b ×d
b= 边宽mm
d= 厚mm
边宽40 mm ,厚5mm 的扁钢,求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg
六角钢
(kg/m)
W= 0.006798 ×s×s
s= 对边距离mm
对边距离50 mm 的六角钢,求每m 重量。每m 重量= 0.006798 ×502=17kg
八角钢
(kg/m)
W= 0.0065 ×s ×s
s= 对边距离mm
对边距离80 mm 的八角钢,求每m 重量。每m 重量= 0.0065 ×802=41.62kg
等边角钢
(kg/m)
= 0.00785 ×[d (2b – d )+0.215 (R2 – 2r 2 )]
b= 边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求20 mm ×4mm 等边角钢的每m 重量。从冶金产品目录中查出4mm ×20 mm 等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(2 ×20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.15kg
不等边角钢
(kg/m)
W= 0.00785 ×[d (B+b – d )+0.215 (R2 – 2 r 2 )]
B= 长边宽
b= 短边宽
d= 边厚
R= 内弧半径
r= 端弧半径
求30 mm ×20mm ×4mm 不等边角钢的每m 重量。从冶金产品目录中查出30 ×20 ×4 不等边角钢的R 为3.5 ,r 为1.2 ,则每m 重量= 0.00785 ×[4 ×(30+20 – 4 )+0.215 ×(3.52 – 2 ×1.2 2 )]=1.46kg
槽钢
(kg/m)
W=0.00785 ×[hd+2t (b – d )+0.349 (R2 – r 2 )]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径
r= 端弧半径
求80 mm ×43mm ×5mm 的槽钢的每m 重量。从冶金产品目录中查出该槽钢t 为8 ,R 为8 ,r 为4 ,则每m 重量=0.00785 ×[80 ×5+2 ×8 ×(43 – 5 )+0.349 ×(82–4 2 )]=8.04kg
工字钢(kg/m)
W= 0.00785 ×[hd+2t (b – d )+0.615 (R2 – r 2 )]
h= 高
b= 腿长
d= 腰厚
t= 平均腿厚
R= 内弧半径
r= 端弧半径
求250 mm ×118mm ×10mm 的工字钢每m 重量。从金属材料手册中查出该工字钢t 为13 ,R 为10 ,r 为5 ,则每m 重量= 0.00785 ×[250 ×10+2 ×13 ×(118 –10 )+0.615 ×(102 –5 2 )]=42.03kg
钢板(kg/m2)
W= 7.85 ×d
d= 厚
厚度 4mm 的钢板,求每m2 重量。每m2 重量=7.85 ×4=31.4kg
钢管(包括无缝钢管以及焊接钢管(kg/m)
W= 0.02466 ×S (D – S )
D= 外径
S= 壁厚
外径为60 mm 壁厚4mm 的无缝钢管,求每m 重量。每m 重量= 0.02466 ×4 ×(60 –4 )=5.52kg

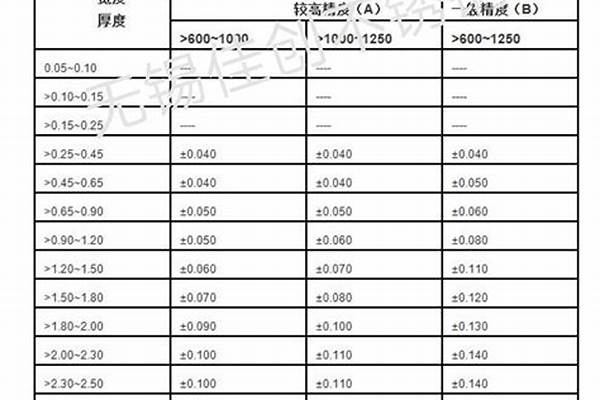

不锈钢管壁厚正副允许偏差是多少?厚度各别为(3.0t、3.4t、4t、4.5t)
镀锌钢管厚度国家标准如下图:热镀锌管,为提高钢管的耐腐蚀性能,对一般钢管进行镀锌。镀锌钢管分热镀锌和电镀锌两种,热镀锌镀锌层厚,电镀锌成本低,表面不是很光滑。
扩展资料
公称壁厚:mm2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5;
系数:c1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。
注:钢材力学性能是保证钢材最终使用性能(机械性能)的重要指标,它主要是看钢的化学成分和热处理制度。在钢管标准中,不同的使用要求,规定了拉伸性能(抗拉强度、屈服强度或屈服点、伸长率)以以及硬度、韧性指标,还有用户要求的高、低温性能等。镀锌管钢的牌号:Q215A;Q215B;Q235A;Q235B。
不锈钢无缝管规格表谁有?
只是看壁厚允许偏差,不锈钢管可以分为不锈钢焊管和不锈钢无缝管。
不锈钢焊管标准GB/T12771-2008,壁厚(2—4)mm允许偏差±0.3mm,大于4mm的允许偏差±10%S,你要问的是不锈钢无缝管的话,那标准就多了。
GB/T14976,GB13296,GB5310等。建议查看对应自己管子的相关标准。
具体数值
壁厚0.4mm-1.0mm允许偏差±0.05mm。
壁厚1.0mm-1.9mm允许偏差±0.10mm。
壁厚2.0mm的允许偏差±0.15mm。
无缝钢管壁厚分级
不锈钢无缝管规格表如下
不锈钢无缝管是一种具有中空截面、周边没有接缝的长条钢材。该产品的壁厚越厚,它就越具有经济性和实用性,壁厚越薄,它的加工成本就会大幅度的上升。
该产品的工艺决定它的局限性能,一般无缝钢管精度低:壁厚不均匀、管内外表光亮度低、定尺成本高,且内外表还有麻点、黑点不易去除;它的检测以及整形必须离线处理。它在高压、高强度、机械结构用材方面体现了它的优越性。
种类
按轧制分热轧、热挤压和冷拔(轧)不锈钢管。
按不锈钢金相组织不同分半铁素体半马氏体系不锈钢无缝管、马氏体不锈钢无缝管、奥氏体系不锈钢无缝管、奥氏体-铁素铁系不锈钢无缝管等。
规格以及外观质量
A、按GB14975-2002《不锈钢无缝钢管》规定,钢管一般来说长度(不定尺)热轧钢管1.5~10m,热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5~1.0mm者,1.0~7m;壁厚大于1.0mm者,1.5~8m。
B、热轧(热挤压)钢管的直径54~480mm共45种;壁厚4.5~45mm共36种。冷拔(轧)钢管的直径6~200mm共65种;壁厚0.5~21mm共39种。
C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在,这些缺陷应完全清除掉(供机械加工用管除外),清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。
D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%,深度不大于0.5mm;冷拔(轧)钢管不大于公称壁厚的4%,深度不大于0.3mm。
E、钢管两端应切成直角,并清除毛刺。
不锈钢无缝管的制造工艺
1.热轧(挤压无缝钢管):圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径(或减径)→冷却→矫直→水压试验(或探伤)→标记→入库
轧制无缝管的原料是圆管坯,圆管胚要经过切割机的切割加工成长度约为1米的坯料,并经传送带送到熔炉内加热。钢坯被送入熔炉内加热,温度大约为1200摄氏度。燃料为氢气或乙炔。炉内温度控制是关键性的问题.圆管坯出炉后要经过压力穿孔机进行穿空。一般较常见的穿孔机是锥形辊穿孔机,这种穿孔机生产效率高,产品质量好,穿孔扩径量大,可穿多种钢种。穿孔后,圆管坯就先后被三辊斜轧、连轧或挤压。挤压后要脱管定径。定径机通过锥形钻头高速旋转入钢胚打孔,形成钢管。钢管内径由定径机钻头的外径长度来确定。钢管经定径后,进入冷却塔中,通过喷水冷却,钢管经冷却后,就要被矫直。钢管经矫直后由传送带送至金属探伤机(或水压实验)进行内部探伤。若钢管内部有裂纹,气泡等问题,将被探测出。钢管质检后还要通过严格的手工挑选。钢管质检后,用油漆喷上编号、规格、生产批号等。并由吊车吊入仓库中。
2.冷拔(轧)无缝钢管:圆管坯→加热→穿孔→打头→退火→酸洗→涂油(镀铜)→多道次冷拔(冷轧)→坯管→热处理→矫直→水压试验(探伤)→标记→入库。
冷拔(轧)无缝钢管的轧制较热轧(挤压无缝钢管)复杂。它们的生产工艺流程前三步基本相同。不同之处从第四个步骤开始,圆管坯经打空后,要打头,退火。退火后要用专门的酸性液体进行酸洗。酸洗后,涂油。然后紧接着是经过多道次冷拔(冷轧)再坯管,专门的热处理。热处理后,就要被矫直。
是对管材壁厚的一个度量,STD 标准壁厚.standard缩写.
10表示壁厚10mm 钢管国内标准常用毫米的数值表示壁厚 如159*6 是6mm的壁厚
而美标等ANSI B36.10标准?
壁厚等级:Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;?
1)ANSI B36.19壁厚等级:Sch5s、Sch10s、Sch40s、Sch80s(常用于不锈钢)四个等级;?
2)以钢管壁厚尺寸表示 、ISO、日本部分钢管标准采用?
3)是以管子重量表示管壁厚度,它将管子壁厚分为三种:?
a.标准重量管,以STD表示?
b.加厚管, 以XS 表示?
c.特厚管, 以XXS表示。?
DN≤250mn的管子,Sch40相当于STD,DN<200mm的管子,Sch80相当于XS
而sch20 这些是有相应的等级对应表可以查找到毫米 如 DN200 sch20 壁厚的管子 美标厚度是6.35毫米?
中石化(SH)的标准中也采用 sch的方式表示管子壁厚
扩展资料:
无缝管是一种具有中空截面、周边没有接缝的长条钢材。全世界生产无缝管的共计有110多个国家的1850多个公司下的5100多个生产厂,其中生产石油管的有44个国家的170多个公司下的260多个厂。
不锈钢无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。 不锈钢无缝管
不锈钢无缝管的特点:
其一、该产品的壁厚越厚,它就越具有经济性和实用性,壁厚越薄,它的加工成本就会大幅度的上升;其次、该产品的工艺决定它的局限性能,一般无缝钢管精度低:壁厚不均匀、管内外表光亮度低、定尺成本高,且内外表还有麻点、黑点不易去除;其三、它的检测以及整形必须离线处理。它在高压、高强度、机械结构用材方面体现了它的优越性。
不锈钢管的种类:
接轧制分热轧、热挤压和冷拔(轧)不锈钢管。
按不锈钢金相组织不同分半铁素体半马氏体系不锈钢管、马氏体不锈钢管、奥氏体系不锈钢管、奥氏体-铁素铁系不锈钢管等。
不锈钢管规格以及外观质量:
A、按GB14975-94《不锈钢无缝钢管》规定,钢管一般来说长度(不定尺)热轧钢管1.5~10m,热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5~1.0mm者,1.0~7m;壁厚大于1.0mm者,1.5~8m。
B、热轧(热挤压)钢管的直径54~480mm共45种;壁厚4.5~45mm共36种。冷拔(轧)钢管的直径6~200mm共65种;壁厚0.5~21mm共39种。
C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在,这些缺陷应完全清除掉(供机械加工用管除外),清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。
D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%,深度不大于0.5mm;冷拔(轧)钢管不大于公称壁厚的4%,深度不大于0.3mm。
E、钢管两端应切成直角,并清除毛刺。
一般用无缝管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管经常用于流体输送管道。
45、40Cr等中碳钢制成的无缝管用来制造机械零件,如汽车、拖拉机的受力零件。 一般用无缝管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货;冷轧以热以热处理状态交货。低中压锅炉用无缝管:用于制造各种低中压锅炉、过热蒸汽管、沸水管、水冷壁管以及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管等。
用优质碳素结构钢热轧或冷轧(拨)无缝管。主要用10、20号钢制造,除保证化学成分和机械性能外要做水压试验,卷边、扩口、压扁等试验。热轧以热轧状态交货、冷轧(拨)以热处理状态交货。江阴鲁宝管业有限公司提供无缝管理论计重方式: 无缝管理论计算公式: (外径–壁厚 )×壁厚 ×0.02466= 无缝管每米的重量{公斤}
