1.不锈钢无缝管规格表谁有?不锈钢无缝管规格表谁有?
不锈钢无缝管规格表如下
不锈钢无缝管是一种具有中空截面、周边没有接缝的长条钢材。该产品的壁厚越厚,它就越具有经济性和实用性,壁厚越薄,它的加工成本就会大幅度的上升。
该产品的工艺决定它的局限性能,一般无缝钢管精度低:壁厚不均匀、管内外表光亮度低、定尺成本高,且内外表还有麻点、黑点不易去除;它的检测以及整形必须离线处理。它在高压、高强度、机械结构用材方面体现了它的优越性。
种类
按轧制分热轧、热挤压和冷拔(轧)不锈钢管。
按不锈钢金相组织不同分半铁素体半马氏体系不锈钢无缝管、马氏体不锈钢无缝管、奥氏体系不锈钢无缝管、奥氏体-铁素铁系不锈钢无缝管等。
规格以及外观质量
A、按GB14975-2002《不锈钢无缝钢管》规定,钢管一般来说长度(不定尺)热轧钢管1.5~10m,热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5~1.0mm者,1.0~7m;壁厚大于1.0mm者,1.5~8m。
B、热轧(热挤压)钢管的直径54~480mm共45种;壁厚4.5~45mm共36种。冷拔(轧)钢管的直径6~200mm共65种;壁厚0.5~21mm共39种。
C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在,这些缺陷应完全清除掉(供机械加工用管除外),清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。
D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%,深度不大于0.5mm;冷拔(轧)钢管不大于公称壁厚的4%,深度不大于0.3mm。
E、钢管两端应切成直角,并清除毛刺。
不锈钢无缝管的制造工艺
1.热轧(挤压无缝钢管):圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径(或减径)→冷却→矫直→水压试验(或探伤)→标记→入库
轧制无缝管的原料是圆管坯,圆管胚要经过切割机的切割加工成长度约为1米的坯料,并经传送带送到熔炉内加热。钢坯被送入熔炉内加热,温度大约为1200摄氏度。燃料为氢气或乙炔。炉内温度控制是关键性的问题.圆管坯出炉后要经过压力穿孔机进行穿空。一般较常见的穿孔机是锥形辊穿孔机,这种穿孔机生产效率高,产品质量好,穿孔扩径量大,可穿多种钢种。穿孔后,圆管坯就先后被三辊斜轧、连轧或挤压。挤压后要脱管定径。定径机通过锥形钻头高速旋转入钢胚打孔,形成钢管。钢管内径由定径机钻头的外径长度来确定。钢管经定径后,进入冷却塔中,通过喷水冷却,钢管经冷却后,就要被矫直。钢管经矫直后由传送带送至金属探伤机(或水压实验)进行内部探伤。若钢管内部有裂纹,气泡等问题,将被探测出。钢管质检后还要通过严格的手工挑选。钢管质检后,用油漆喷上编号、规格、生产批号等。并由吊车吊入仓库中。
2.冷拔(轧)无缝钢管:圆管坯→加热→穿孔→打头→退火→酸洗→涂油(镀铜)→多道次冷拔(冷轧)→坯管→热处理→矫直→水压试验(探伤)→标记→入库。
冷拔(轧)无缝钢管的轧制较热轧(挤压无缝钢管)复杂。它们的生产工艺流程前三步基本相同。不同之处从第四个步骤开始,圆管坯经打空后,要打头,退火。退火后要用专门的酸性液体进行酸洗。酸洗后,涂油。然后紧接着是经过多道次冷拔(冷轧)再坯管,专门的热处理。热处理后,就要被矫直。
高频焊接钢管国标壁厚表
品名 规格 材质 价格(元/吨) 涨跌
焊管 6分*2.5mm(Φ27*2.5mm) Q195-Q215 3850 +30
焊管 1寸*3.0mm(Φ33*3.0mm) Q195-Q215 3830 +30
焊管 1.5寸*3.25mm(Φ48*3.25mm)Q195-Q215 3700 +30
焊管 4寸*3.75mm(Φ114*3.75mm) Q215-Q235 3680 +30
焊管 6寸*4.0mm(Φ168*4.0mm) Q215-Q235 3780 +30
焊管 8寸*5.0mm(Φ219*5.0mm) Q215-Q235 3780 +30
焊接钢管国标壁厚表
品名 规格 材质 价格(元/吨)
焊管 6分*2.5mm(Φ27*2.5mm) Q195-Q215 3730
焊管 1寸*3.0mm(Φ33*3.0mm) Q195-Q215 3750
焊管 1.5寸*3.25mm(Φ48*3.25mm)Q195-Q215 3670
焊管 4寸*3.75mm(Φ114*3.75mm) Q215-Q235 3650
焊管 6寸*4.0mm(Φ168*4.25mm) Q215-Q235 3850
焊管 8寸*5.0mm(Φ219*5.75mm) Q215-Q235 3900
焊接钢管种类挺多的,直缝电焊钢管的壁厚允许误差
高精度 较高精度 普通精度
壁厚4mm +0.10到-0.20 ±0.22 ±10%
这是焊管部分,其它自己再找!

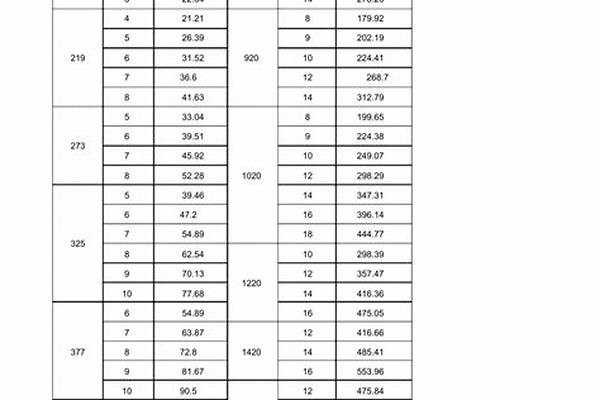

国家标准钢管规格表
(本内容来源.暨更多更详细的相关资料:五金手册)
厚度 管重/米 直径 厚度 管重/米 直径
159 4 15.29 820 10 199.75
\ 5 18.99 \ 12 239.10
\ 6 22.64 \ 14 278.26
219 4 21.21 920 8 179.92
\ 5 26.39 \ 9 202.19
\ 6 31.52 \ 10 224.41
\ 7 36.60 \ 12 268.70
\ 8 41.63 \ 14 312.79
273 5 33.04 1020 8 199.65
\ 6 39.51 \ 9 224.38
\ 7 45.92 \ 10 249.07
\ 8 52.28 \ 12 298.29
325 5 39.46 \ 14 347.31
\ 6 47.20 \ 16 396.14
\ 7 54.89 \ 18 444.77
\ 8 62.54 1220 10 298.39
\ 9 70.13 \ 12 357.47
\ 10 77.68 \ 14 416.36
377 6 54.89 \ 16 475.05
\ 7 63.87 1420 12 416.66
\ 8 72.80 \ 14 485.41
\ 9 81.67 \ 16 553.96
\ 10 90.50 1620 12 475.84
426 6 62.14 \ 14 554.46
\ 7 72.33 \ 16 632.87
\ 8 82.46 \ 18 711.10
\ 9 92.55 1820 12 535.02
\ 10 102.59 \ 14 623.50
480 6 70.13 \ 16 711.79
\ 7 81.65 \ 18 799.87
\ 8 93.12 \ 20 887.76
\ 9 104.53 14 692.55
\ 10 115.90 \ 16 790.70
529 7 90.11 \ 18 888.65
\ 8 102.78 \ 20 986.40
\ 9 115.41 \ 22 1083.95
\ 10 127.99 2220 16 869.61
630 8 122.71 \ 18 977.42
\ 9 137.82 \ 22 1192.46
\ 10 152.89 \ 24 1299.68
720 8 140.46 2420 16 948.52
\ 9 157.80 \ 18 1066.20
\ 10 175.09 \ 20 1183.68
820 8 160.19 \ 22 1300.96
\ 9 179.99 \ 24 1418.05
