国际标准（ISO）卫生级不锈钢管都有哪些尺寸？

卫生级不锈钢管只能做成圆管，非圆管不符合卫生标准，而（ISO卫生级不锈钢管）外径φ有：13.8/17.3/21.7/12.7/19.05/25.4/31.8/38.1/50.8/63.5/76.3/89.1/101.6/114.3；壁厚有1.65/1.56/1.5/1.2/2.0

无缝钢管壁厚分级

304不锈钢管SCH40S壁厚：0.08-30mm外径：0.3-426mm304L不锈钢管壁厚分Sch5s、Sch10s、Sch40s、Sch80s四个等级

扩展资料：

钢管壁厚表示Sch5s、Sch10s、Sch40s、Sch80s四个等级;

钢管壁厚表示有管子表号、钢管壁厚尺寸和管子重量三种

2）以钢管壁厚尺寸表示 ?、ISO、日本部分钢管标准采用

3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：

A．标准重量管,以STD表示

B．加厚管，以XS表示

C．特厚管，以XXS表示。

DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。

补充：

1、以管子表号(Sch．)表示壁厚系列

这是1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。

管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆

整后的数值。即

Sch .=P/[ó]t×1000 （1-2-1）

式中 ?P—设计压力，MPa； ?

[ó]t—设计温度下材料的许用应力，MPa。

无缝钢管与焊接钢管的管子表号可查资料确定。

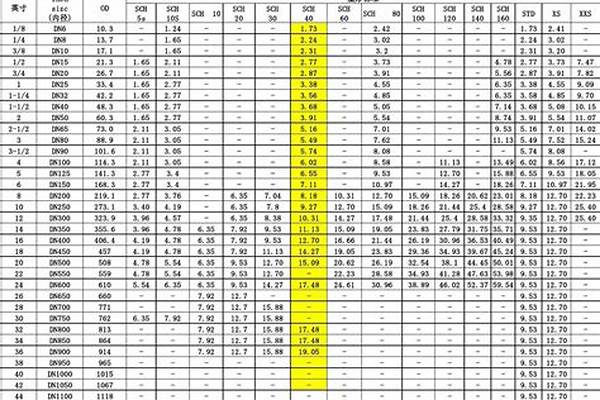

ANSI B36.10和JIS标准中的管子表号为；Sch10、20、30、40、60、80、100、120、140、160。

ANSI B36.19中的不锈钢管管子表号为：5S、10S、40S、80S。

管表号(Sch．)并不是壁厚，是壁厚系列。实际的壁厚，同一管径，在不同的管子表

号中其厚度各异。不同管子表号的管壁厚度，在美国和日本是应用计算承受内压薄壁管厚度

的Barlow公式计算并考虑了腐蚀裕量和螺纹深度以及壁厚负偏差-12．5％之后确定的，如公式

(1-2-2)和(1-2-3)所示。 tB=D0P/2[ó]t （1-2-2）

t=[D0/2（1-0.125）×P/[ó]t]+2.54 （1-2-3）

式中 ?tB 、t——分别表示理论和计算壁厚，mm

D0————管外径，mm

P——设计压力，MPa

[ó]t——在设计温度下材料的许用压力，MPa

计算壁厚径圆整后才是实际的壁厚。

已知钢管的管子表号，可式（1-2-1）计算出该钢管所能适应的设计压力，即

P=Sch..× [ó]t/1000 （1-2-4）

Sch40，碳素钢20无缝钢管，当设计温度为350oC时给钢管所能适应

设计压力为：

P=40×92/1000①=3.68 MPa

石化总公司标准SHJ405规定了无缝钢管的壁厚系列并Sch．5S②， ?Sch．10，

Sch．10s，Sch．20，Sch．20s，Sch．30，Sch．40，Sch。40s，Sch．60，Sch．80，Sch．100，

Sch．120，Sch．140，Sch。160。

304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。304相当于我国的0Cr19Ni9 (0Cr18Ni9)不锈钢。304含铬19%，含镍9%。 304是得到最经常使用的不锈钢、耐热钢、实用钢、华业钢。用于食品生产设备、普通化工设备、核能、太阳能、 精密电子、 结构制管。

不锈钢管中的Thickness: SCH 10 对应实际厚度是多少？

是对管材壁厚的一个度量,STD 标准壁厚.standard缩写.

10表示壁厚10mm 钢管国内标准常用毫米的数值表示壁厚 如159*6 是6mm的壁厚

而美标等ANSI B36.10标准?

壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;?

1）ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s（常用于不锈钢）四个等级;?

2）以钢管壁厚尺寸表示 、ISO、日本部分钢管标准采用?

3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：?

a.标准重量管,以STD表示?

b.加厚管， 以XS 表示?

c.特厚管， 以XXS表示。?

DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS

而sch20 这些是有相应的等级对应表可以查找到毫米 如 DN200 sch20 壁厚的管子 美标厚度是6.35毫米?

中石化(SH)的标准中也采用 sch的方式表示管子壁厚

扩展资料：

无缝管是一种具有中空截面、周边没有接缝的长条钢材。全世界生产无缝管的共计有110多个国家的1850多个公司下的5100多个生产厂，其中生产石油管的有44个国家的170多个公司下的260多个厂。

不锈钢无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。 不锈钢无缝管

不锈钢无缝管的特点：

其一、该产品的壁厚越厚，它就越具有经济性和实用性，壁厚越薄，它的加工成本就会大幅度的上升；其次、该产品的工艺决定它的局限性能，一般无缝钢管精度低：壁厚不均匀、管内外表光亮度低、定尺成本高，且内外表还有麻点、黑点不易去除；其三、它的检测以及整形必须离线处理。它在高压、高强度、机械结构用材方面体现了它的优越性。

不锈钢管的种类：

接轧制分热轧、热挤压和冷拔(轧)不锈钢管。

按不锈钢金相组织不同分半铁素体半马氏体系不锈钢管、马氏体不锈钢管、奥氏体系不锈钢管、奥氏体-铁素铁系不锈钢管等。

不锈钢管规格以及外观质量：

A、按GB14975-94《不锈钢无缝钢管》规定，钢管一般来说长度(不定尺)热轧钢管1.5～10m，热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

B、热轧(热挤压)钢管的直径54～480mm共45种；壁厚4.5～45mm共36种。冷拔(轧)钢管的直径6～200mm共65种；壁厚0.5～21mm共39种。

C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在，这些缺陷应完全清除掉(供机械加工用管除外)，清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。

D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%，深度不大于0.5mm；冷拔(轧)钢管不大于公称壁厚的4%，深度不大于0.3mm。

E、钢管两端应切成直角，并清除毛刺。

一般用无缝管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管经常用于流体输送管道。

45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。　一般用无缝管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热以热处理状态交货。低中压锅炉用无缝管：用于制造各种低中压锅炉、过热蒸汽管、沸水管、水冷壁管以及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管等。

用优质碳素结构钢热轧或冷轧（拨）无缝管。主要用10、20号钢制造，除保证化学成分和机械性能外要做水压试验，卷边、扩口、压扁等试验。热轧以热轧状态交货、冷轧（拨）以热处理状态交货。江阴鲁宝管业有限公司提供无缝管理论计重方式：　无缝管理论计算公式： (外径–壁厚 )×壁厚 ×0.02466= 无缝管每米的重量{公斤}

不锈钢装饰管规格尺寸表有吗？

Sch10对应碳钢材质，所以后面的s表示不锈钢材质

500mm是长度，SCH10S表示壁厚分级，4.5mm

是以管子表号"Sch"表示壁厚。

管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值

即: Sch＝P/[σ]t×1000

ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级

ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级。

不锈钢管的用途如下：

1、结构用不锈钢无缝管（GB/T8162-1999）是用于一般结构和机械结构的无缝管。

2、流体输送用不锈钢无缝管（GB/T8163-1999）是用于输送水、油、气等流体的一般无缝管。

3、低中压锅炉用不锈钢无缝管（GB3087-1999）是用于制造各种结构低中压锅炉过热蒸汽管、沸水管以及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管用的优质碳素结构钢热轧和冷拔（轧）无缝管。

4、高压锅炉用不锈钢无缝管（GB5310-1995）是用于制造高压以及其压力的水管锅炉受热面用的优质碳素钢、合金钢和不锈耐热钢无缝管。

5、化肥设备用高压不锈钢无缝管（GB6479-2000）是适用于工作温度为-40~400℃、工作压力为10~30Ma的化工设备和管道的优质碳素结构钢和合金钢无缝管。

百度百科-不锈钢管

不锈钢方管有50X50、80X80、100X100、120X120、10X10、1515、19X19、22X22、25X25、30X30，厚度:0.4～8.0mm

不锈钢管圆管规格表: Φ3Φ4Φ5Φ6Φ7Φ8Φ9Φ9.5Φ10Φ12.7Φ15.9Φ19.1Φ22.2Φ25.4Φ31.8Φ38.1Φ42.16Φ50.8Φ63.5Φ76.2Φ88.9Φ101.6Φ108Φ114.3Φ127Φ133Φ141Φ159Φ168Φ219Φ273Φ323.85,厚度:0.1～8.0mm;

不锈钢矩形管规格表:10×20?10×25?10×30?10×40?10×50?10×60 10×70?10×80?10×90?10×100?11×35?12.7×25.4?13×25?15×25?15×30?15×35?15×40?15×50?15×60?15×65?15×70 15×80?15×90?15×100?16×32?20×30?20×40?20×50?20×60 15×80?15×90?15×100?16×32?20×30?20×40?20×50?20×60? 厚度:0.4～10mm

扩展资料：

不锈钢管应用需求

汽车工业

用到不锈钢的主要是排气系统，占汽车不锈钢总用量的1/2，80%为铁素体不锈钢。汽车发动机产生的废气通过废气进气管、前管、软管、转换器、中心管最后从消声器中流出。排气系统常用钢种有409L，436L等。汽车消声器主要使用不锈钢焊管。

石化工业包括化肥工业

对不锈钢管的需求量极大，该行业主要使用不锈钢无缝管，具体使用范围为：炉管、物料输送管、热交换器管等。

水和煤气等流体输送

不锈钢管道以及其输水设备，是当今世界进的基础性净水材料，其防腐蚀性能强，铸铁管、碳钢管、塑料管等，都无法与其相比。

设备制造和维修

年消耗不锈钢管20000吨。这类行业主要采用卫生或者抗菌级不锈钢管。采用进口SUS304、316L的卫生无缝管，可使其能够满足食品、生物制药领域各种介质的特殊要求。

百度百科-不锈钢管
