不锈钢管道规格壁厚对照表_不锈钢管道壁厚标准

现在，请允许我来为大家分享一些关于不锈钢管道规格壁厚对照表的相关知识，希望我的回答可以给大家带来一些启发。关于不锈钢管道规格壁厚对照表的讨论，开始吧。

文章目录列表:

不锈钢管规格型号表

不锈钢管材质和使用方向的不同，规格型号如下：

1、按照材质分为：200系（201和202）、300系列（301、304、304L、316、316L和310S）。

2、按照钢管长度划分为：标准尺寸（6m）和定制尺寸（客户要求）。

3、按照不锈钢管的形状划分为：

方管：（□19×19、□22×22、□25×25、□30×30 、□38×38 、□50×25 、□50×50、□75×45、□95×45、□33×21、□34×22、□38×25）。

圆管：（Φ16、Φ19、Φ22、Φ25、Φ28、Φ32、Φ47、Φ51、Φ60、Φ63、Φ76、Φ89、Φ114、Φ140）。

外径分别对应为I系管材：

16.00mm、20.00mm、25.40mm、32.00mm、40.00mm、50.80mm、76.16mm、88.90mm、101.6mm、133.0mm、159.0mm、219.0mm、273.0mm、325.0mm。

II系管材：

15.88mm、22.22mm、28.58mm、34.00mm、42.70mm、48.60mm、76.16mm、88.90mm、101.6mm、133.0mm、159.0mm、219.0mm、273.0mm、325.0mm。

壁厚对应为：

0.8mm、1.0mm、1.0mm、1.2mm、1.2mm、1.2mm、2.0mm、2.0mm、2.0mm、2.5mm、2.5mm、3.0mm、3.0mm、3.0mm。

不锈钢管的用途

1、不锈钢装饰管

其实就是用作装饰的不锈钢管，主要分为201,304管和316管，主要在不锈钢防盗窗、楼梯护栏、楼梯扶手等经常使用。类型还可以分为普通管，花管，彩管等。

2、不锈钢工业管

由于不锈钢焊管较薄，且表面处理效果较好，所以多用于建筑装饰产品，民用装饰艺术不锈钢制品等。而不锈钢工业管的壁厚且表面不平整，承载力较强，多用于大尺寸，高强度，高韧性，机械系统等产品。

3、不锈钢制品管

不锈钢制品管是指因普通不锈钢装饰管不符合其使用要求，进而要求不锈钢管厂家专门定制的不锈钢管材。一般用户的不同需求，采用多种优化设计方式。例如不锈钢家俱管，洁具卫浴管等。

内容参考：百度百科-不锈钢管

国际标准（ISO）卫生级不锈钢管都有哪些尺寸？

是对管材壁厚的一个度量,STD 标准壁厚.standard缩写.

10表示壁厚10mm 钢管国内标准常用毫米的数值表示壁厚 如159*6 是6mm的壁厚

而美标等ANSI B36.10标准?

壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;?

1）ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s（常用于不锈钢）四个等级;?

2）以钢管壁厚尺寸表示 、ISO、日本部分钢管标准采用?

3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：?

a.标准重量管,以STD表示?

b.加厚管， 以XS 表示?

c.特厚管， 以XXS表示。?

DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS

而sch20 这些是有相应的等级对应表可以查找到毫米 如 DN200 sch20 壁厚的管子 美标厚度是6.35毫米?

中石化(SH)的标准中也采用 sch的方式表示管子壁厚

扩展资料：

无缝管是一种具有中空截面、周边没有接缝的长条钢材。全世界生产无缝管的共计有110多个国家的1850多个公司下的5100多个生产厂，其中生产石油管的有44个国家的170多个公司下的260多个厂。

不锈钢无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。 不锈钢无缝管

不锈钢无缝管的特点：

其一、该产品的壁厚越厚，它就越具有经济性和实用性，壁厚越薄，它的加工成本就会大幅度的上升；其次、该产品的工艺决定它的局限性能，一般无缝钢管精度低：壁厚不均匀、管内外表光亮度低、定尺成本高，且内外表还有麻点、黑点不易去除；其三、它的检测以及整形必须离线处理。它在高压、高强度、机械结构用材方面体现了它的优越性。

不锈钢管的种类：

接轧制分热轧、热挤压和冷拔(轧)不锈钢管。

按不锈钢金相组织不同分半铁素体半马氏体系不锈钢管、马氏体不锈钢管、奥氏体系不锈钢管、奥氏体-铁素铁系不锈钢管等。

不锈钢管规格以及外观质量：

A、按GB14975-94《不锈钢无缝钢管》规定，钢管一般来说长度(不定尺)热轧钢管1.5～10m，热挤压钢管等于和大于1m。冷拔(轧)钢管壁厚0.5～1.0mm者，1.0～7m；壁厚大于1.0mm者，1.5～8m。

B、热轧(热挤压)钢管的直径54～480mm共45种；壁厚4.5～45mm共36种。冷拔(轧)钢管的直径6～200mm共65种；壁厚0.5～21mm共39种。

C、钢管内外表面不得有裂缝、折叠、龟裂、裂纹、轧折、离层和结疤缺陷存在，这些缺陷应完全清除掉(供机械加工用管除外)，清除后不得使壁厚和外径超过负偏差。凡不超过允许负偏差的其他轻微表面缺陷可不清除。

D、直道允许深度。热轧、热挤压钢管、直径小于和等于140mm的不大于公称壁厚的5%，深度不大于0.5mm；冷拔(轧)钢管不大于公称壁厚的4%，深度不大于0.3mm。

E、钢管两端应切成直角，并清除毛刺。

一般用无缝管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管经常用于流体输送管道。

45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。　一般用无缝管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热以热处理状态交货。低中压锅炉用无缝管：用于制造各种低中压锅炉、过热蒸汽管、沸水管、水冷壁管以及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管等。

用优质碳素结构钢热轧或冷轧（拨）无缝管。主要用10、20号钢制造，除保证化学成分和机械性能外要做水压试验，卷边、扩口、压扁等试验。热轧以热轧状态交货、冷轧（拨）以热处理状态交货。江阴鲁宝管业有限公司提供无缝管理论计重方式：　无缝管理论计算公式： (外径–壁厚 )×壁厚 ×0.02466= 无缝管每米的重量{公斤}

无缝不锈钢管壁厚 与压力对照 标准

卫生级不锈钢管只能做成圆管，非圆管不符合卫生标准，而（ISO卫生级不锈钢管）外径φ有：13.8/17.3/21.7/12.7/19.05/25.4/31.8/38.1/50.8/63.5/76.3/89.1/101.6/114.3；壁厚有1.65/1.56/1.5/1.2/2.0

不锈钢管规格尺寸表有吗

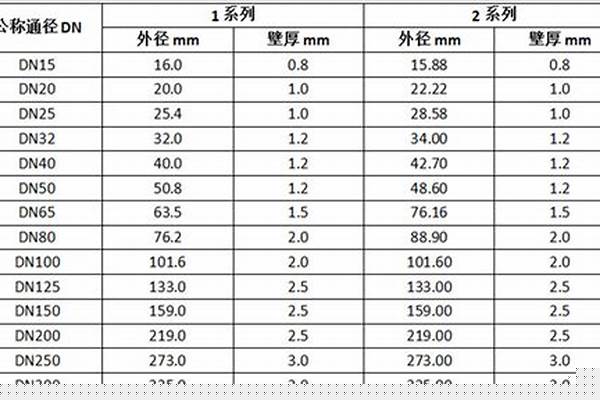

公称直径（DN）与薄壁不锈钢管外径与壁厚（d×δ）对照表：

所有到场材料必须达到系统承压要求，薄壁不锈钢管满足1.0MPa和1.6MPa压力要求下，采用国标Ⅰ系列管材。

采用卡压式连接的管件与管材，其内、外径允许偏差应分别符合国家标准《不锈钢卡压式管件组件》 连接用薄壁不锈钢管? GB/T19228.2和《不锈钢卡压式管件组件》 卡压式管件? GB/T19228.1的规定。其他连接方式的允许偏差应符合国家现行有关标准的规定。

公称直径与无缝不锈钢管外径与壁厚对照表；

所有到场的不锈钢无缝管均应满足2.5MPa压力要求。不锈钢无缝管，不锈钢焊管，304无缝钢管，904L不锈钢管，双相不锈钢管生产厂家管材与管件必须配套进场，所有管件内径与管材内径一致，管件不得有通径损失。

不锈钢无缝管的管径和壁厚应符合《流体输送用不锈钢无缝管》GB/T14976-2012中的要求，并且壁厚应在允许浮动范围之内。

国家标准化管理委员会-流体输送用不锈钢无缝钢管

无缝钢管压力壁厚对照表

不锈钢管公称尺寸标外径*管壁厚度规格如下：?

Ф61 ? Ф342-8 Ф703-10 ?Ф1523-20?

Ф81-2 Ф362-8 ? Ф733-10 ? Ф1593-25?

Ф101-2 ? Ф382-8 ?Ф762-16 ? Ф1683-30?

Ф121-3 ? Ф402-8 ?Ф802-16 ?Ф1803-30?

Ф141-4 ? Ф422-8 ? Ф832-16 ?Ф2194-35?

Ф161-4 ?Ф452-8 ?Ф892-16 ?Ф2455-35?

Ф181-4 ?Ф482-8 ? Ф952.5-16 ? Ф2735-40?

“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；?

“DN”：标识管材和阀门等管件的公称直径，一般来说接近于内径。是为了工程安装配套而建立的标准术语。

扩展资料：

200系D7S

产品描述：D7S的镍含量约2.5%，比D11镍含量略低，计价格也相对较低。1%镍含量的不锈钢在程度上将是D7S市场供应的关键，在竞争力、品质较高的不锈钢使用率高的领域也将是销售计划的重要部分。

使用范围：新产品的目标市场如不锈钢厨房器具设备等领域展开不锈钢钢管的市场销售计划。

双向式

产品描述：该材料的抗拉强度为980～1180MPa，工作温度可达90℃。

使用范围：苛刻海底环境的管道用管

百度百科-不锈钢管

不锈钢装饰管规格尺寸表有吗？

1.表许验船师使用碳钢无缝钢管，适用材料GB8163流体输送用无缝钢管，GB3087中低压锅炉用无缝钢管，GB6479化肥设备用无缝钢管，GB9948石油20#中开裂用无缝钢管；SS1代表不锈钢无缝钢管，适用于GB14976《流体输送用不锈钢无缝钢管》中的304L(00Cr19Ni10)和316L(00C17Ni14Mo2)。SS2代表不锈钢无缝钢管，适用于GB14976《流体输送用不锈钢无缝钢管》中的304(0Cr18Ni9)和316(0c17ni12mo2)；2.表中无缝钢管壁厚适用温度范围为-20~+150℃，碳钢腐蚀裕度为2.0mm，不锈钢无缝钢管腐蚀裕度为0。挑选时注意相关规范和要求。3.无缝钢管的标准采用GB17395-2008《无缝钢管尺寸、形状、重量以及允许偏差》。4.本表计算依据为GB/T20801.1-2006《压力管道用工业管道》5.class是美国无缝钢管的压力等级，换算成MPa:Class150相当于美国压力等级2.0Mpa300、5.0Mpa400、6.8Mpa600、11.0Mpa900。/feed/86d6277f9e2f0708eb8594eede9e2b92ab01f2a6.jpeg@f_auto?token=42833a007131d89383c130041bf3afa7

不锈钢方管有50X50、80X80、100X100、120X120、10X10、1515、19X19、22X22、25X25、30X30，厚度:0.4～8.0mm

不锈钢管圆管规格表: Φ3Φ4Φ5Φ6Φ7Φ8Φ9Φ9.5Φ10Φ12.7Φ15.9Φ19.1Φ22.2Φ25.4Φ31.8Φ38.1Φ42.16Φ50.8Φ63.5Φ76.2Φ88.9Φ101.6Φ108Φ114.3Φ127Φ133Φ141Φ159Φ168Φ219Φ273Φ323.85,厚度:0.1～8.0mm;

不锈钢矩形管规格表:10×20?10×25?10×30?10×40?10×50?10×60 10×70?10×80?10×90?10×100?11×35?12.7×25.4?13×25?15×25?15×30?15×35?15×40?15×50?15×60?15×65?15×70 15×80?15×90?15×100?16×32?20×30?20×40?20×50?20×60 15×80?15×90?15×100?16×32?20×30?20×40?20×50?20×60? 厚度:0.4～10mm

扩展资料：

不锈钢管应用需求

汽车工业

用到不锈钢的主要是排气系统，占汽车不锈钢总用量的1/2，80%为铁素体不锈钢。汽车发动机产生的废气通过废气进气管、前管、软管、转换器、中心管最后从消声器中流出。排气系统常用钢种有409L，436L等。汽车消声器主要使用不锈钢焊管。

石化工业包括化肥工业

对不锈钢管的需求量极大，该行业主要使用不锈钢无缝管，具体使用范围为：炉管、物料输送管、热交换器管等。

水和煤气等流体输送

不锈钢管道以及其输水设备，是当今世界进的基础性净水材料，其防腐蚀性能强，铸铁管、碳钢管、塑料管等，都无法与其相比。

设备制造和维修

年消耗不锈钢管20000吨。这类行业主要采用卫生或者抗菌级不锈钢管。采用进口SUS304、316L的卫生无缝管，可使其能够满足食品、生物制药领域各种介质的特殊要求。

百度百科-不锈钢管

好了，关于“不锈钢管道规格壁厚对照表”的话题就讲到这里了。希望大家能够通过我的讲解对“不锈钢管道规格壁厚对照表”有更全面、深入的了解，并且能够在今后的工作中更好地运用所学知识。
