今天，我将与大家共同探究不锈钢钢管承压对照表的今日更新，希望我的能为有需要的朋友提供一些参考和建议。

文章目录列表:

89*4.5的不锈钢管横放4米长能承受多大压力

89*4.5的不锈钢管横放4米长能承受(材料:304不锈钢管(或国标0Cr18Ni9))

如流体为气体:11.0MPa,

如流体为液体水:10.0MPa,但中间必需加简支

详细依据如下:(按GB/T20801 规范)

1.外径89mm,壁厚4.5mm,304不锈钢管(或国标0Cr18Ni9), 长4米,一端固支,一端简支:可承受内压:11.0MPa,这时环应力98MPa; 规范应力54MPa, 三维应力115MPa,垂直变形0.62mm

2. 外径89mm,壁厚4.5mm,304不锈钢管(或国标0Cr18Ni9) ,仅考虑内压,

按GB/T20801-2006或AE B31.3, 厚度负偏差取12.5%,腐蚀余量取0.0mm, 许用应力取137MPa, 则:

如为无缝管,允许工作压力为: 12.5MPa既125公斤压力

如为焊接管,允许工作压力为: 10.0MPa, 既100公斤压力,其中焊缝需要局部X-光拍片合格

3. 外径89mm,壁厚4.5mm,304L不锈钢管(或国标00Cr19Ni10) ,仅考虑内压,

按GB/T20801-2006或AE B31.3, 厚度负偏差取12.5%,腐蚀余量取0.0mm, 许用应力取115MPa, 则:

如为无缝管,允许工作压力为: 10.5MPa既105公斤压力

如为焊接管,允许工作压力为: 8.4MPa, 既84公斤压力,其中焊缝需要局部X-光拍片合格

1,2,3 均未考虑液体重量

4. 考虑液体重量 如水,304不锈钢管(或国标0Cr18Ni9), 既是没有压力,4米的跨距,它也将损坏:>许用值3.03倍

这时弯曲应力418MPa; 规范应力418MPa, 三维应力418MPa,垂直变形33.5毫米

5. ,考虑水的液体重量 ,中间必需加支撑,这时

304不锈钢管(或国标0Cr18Ni9), 可承受内压:10.0MPa,这时环应力89MPa; 规范应力134MPa,轴向应力42MPa, 弯曲应力92MPa,三维应力135MPa,垂直变形2.6mm

304 不锈钢无缝管dn25壁厚2毫米能承受多大压力的性能

不锈钢水管可以承受的压力与管材的外径负相关，相同厚度的管，管材外径越大，承受的压力越低；

不锈钢水管可以承受的压力与管材的厚度正相关，相同外径的管，管材厚度越厚，承受的压力越大；

同一个系列的管外径越大，厚度越厚；

怎么计算无缝钢管能承受多大的压力

许用应力=F/A

个：允许压力R=屈服点235*80%（碳钢） 屈服点235*70%（不锈钢）

第二个：壁厚 S=P*D/2R=1*200/（2*235*0.7（或0.8））

这与管径有关系，计算公式：

管材可承受的压力（MPa）=管材的抗拉强度（MPa） 管材的壁厚（m）/管材的内径（m） 计算出来后的压力再除以安全系数即可。

如外径121mm，壁厚5mm的无缝钢管，抗拉强度为500MPa，其可承压力为：500 0.005/0.111=22.5225MPa

安全系数取2，则实际的承压为22.5225/2=11.2613MPa. 反算亦然，知道其它数据就可算出壁厚了。

可以水压试验反推 2SR

P = -------- D

P-试验压力 MPa

R-允许压力 (碳钢合金钢为屈服点的0.8,不锈钢为屈服点的0.7)

304不锈钢管外径18MM内径16MM，壁厚2MM可以承受多大压力

该不锈钢无缝管所承受的压力为15.375*10≈154KG

无缝管承受压力计算：

设，无缝管压力为：P（单位为MPa）

P=2*壁厚*(最小屈服强度)*设计系数/外径

如题其中已知条件为：1、壁厚（2mm），2、外径（DN25=32mm）

未知条件为：最小屈服强度和无缝管设计系数。

最小屈服强度可查表，如题SUS304不锈钢无缝管，查0Cr18Ni9力学性能：

抗拉强度 σb (MPa)：≥520

条件屈服强度 σ0.2 (MPa)：≥205

伸长率 δ5 (%)：≥40

断面收缩率 ψ (%)：≥60

硬度 ：≤187HBS;≤90HRB;≤200HV

设计系数浦营无缝管一般设定为：0.6

计算：2*2*205*0.6/32=15.375（MPa）

1MPa=10KG

该不锈钢无缝管所承受的压力为15.375*10≈154KG

扩展资料

304不锈钢无缝管的生产工艺：

具有如下生产步骤：

a、圆钢准备

b、加热

c、热轧穿孔

d、切头

e、酸洗

f、修磨

g、润滑

h、冷轧加工

i、脱脂

j、固溶热处理

k、矫直

l、切管

m、酸洗

n、成品检验

百度百科-304不锈钢无缝管

一般普通焊接钢管承受压力是多少，如DN150，壁厚4.5mm,的钢管。有计算方式不？

18*1的不锈钢管

你说的厚度2毫米的话

那就是内径14了

是18*2的不锈钢管

抗拉强度为520

材质304

压力应该是46.22MPA

这个不是用算的，有一个压力等级表。

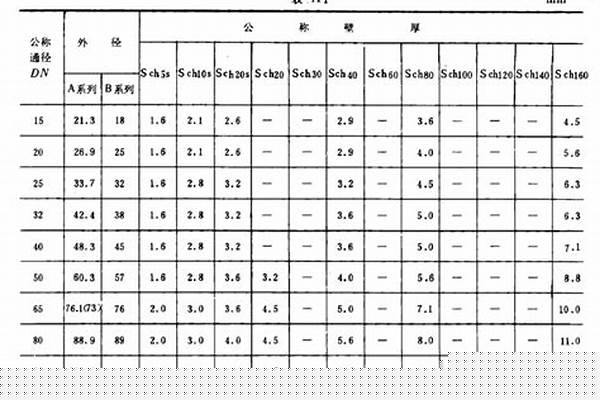

ANSI B36.19标准的不锈钢管尺寸表

公称直径 压力等级 外径(OD) 内径(ID) 壁厚(t) 公称直径 压力等级 外径(OD) 内径(ID) 壁厚(t)

1/8” Sch.10s 10.29 7.81 1.24

2-1/2” Sch.05s 73.03 68.81 2.11

Sch.40s 6.83 1.73 Sch.10s 66.93 3.05

Sch.80s 5.47 2.41 Sch.40s 62.71 5.16

1/4” Sch.10s 13.72 10.40 1.65 Sch.80s 59.01 7.01

Sch.40s 9.24 2.24

3” Sch.05s 88.90 84.68 2.11

Sch.80s 7.68 3.02 Sch.10s 82.80 3.05

3/8” Sch.10s 17.15 14.85 1.65 Sch.40s 76.92 5.49

Sch.40s 12.53 2.31 Sch.80s 73.66 7.62

Sch.80s 10.75 3.20 Sch.160s 66.64 11.13

1/2” Sch.05s 21.34 18.04 1.65

3-1/2”

Sch.05s 101.60 97.38 2.11

Sch.10s 17.12 2.11 Sch.10s 95.50 3.05

Sch.40s 15.80 2.77 Sch.40s 90.12 5.74

Sch.80s 13.88 3.73 Sch.80s 85.44 8.08

Sch.160s 11.84 4.75

4” Sch.05s 114.30 110.08 2.11

Sch.XXs 7.47 6.40 Sch.10s 108.20 3.05

3/4” Sch.05s 26.67 23.37 1.65 Sch.40s 102.26 6.02

Sch.10s 22.45 2.11 Sch.80s 97.18 8.56

Sch.40s 20.93 2.87 Sch.160s 87.32 13.49

Sch.80s 18.85 3.91

5” Sch.05s 141.30 135.76 2.77

Sch.160s 15.59 5.54 Sch.10s 134.50 3.40

Sch.XXs 11.03 7.82 Sch.40s 128.20 6.35

1” Sch.05s 33.40 30.10 1.65 Sch.80s 122.26 9.53

Sch.10s 27.86 2.77

6” Sch.05s 168.28 162.74 2.77

Sch.40s 26.64 3.38 Sch.10s 161.48 3.40

Sch.80s 24.30 4.55 Sch.40s 154.06 7.11

Sch.160s 20.70 6.35 Sch.80s 146.34 10.97

Sch.XXs 15.22 9.09

8” Sch.05s 219.08 213.54 2.77

1-1/4” Sch.05s 42.16 38.86 1.65 Sch.10s 211.56 3.76

Sch.10s 36.62 2.77 Sch.20 208.38 6.35

Sch.40s 35.04 3.56 Sch.40s 202.72 8.18

Sch.80s 32.46 4.85 Sch.80s 193.68 12.70

Sch.160s 29.46 6.35

10” Sch.05s 273.05 266.25 3.40

1-1/2” Sch.05s 48.26 44.96 1.65 Sch.10s 264.67 4.19

Sch.10s 42.72 2.77 Sch.20 260.35 6.35

Sch.40s 40.90 3.68 Sch.40s 254.51 9.27

Sch.80s 38.10 5.08 Sch.80s 247.65 12.70

Sch.160s 33.98 7.14

12” Sch.05s 323.85 315.93 3.96

2” Sch.05s 60.33 57.03 1.65 Sch.10s 314.71 4.57

Sch.10s 54.79 2.77 Sch.20 311.15 6.35

Sch.40s 52.51 3.91 Sch.40s 304.79 9.53

Sch.80s 49.25 5.54 Sch.80s 298.45 12.70

Sch.160s 42.91 8.71

这空间太小 你给我消息 我发电子版给你吧。
